177. Платформа от Joker4X4 и бокс TerraDrive 440

https://www.drive2.ru/l/625436299813192540/

Так как нас теперь четверо, то возникла потребность где-то возить вещи. Любое путешествие, в том числе на дачу, требует чемодан шмоток для детей. А еще необходимо взять свои вещи, еду, посуду и прочее. Поэтому необходим бокс. В тоже время, отказываться от багажника не хочется, так как на джиме очень часто возится разное негабаритное — мебель, доски, что-то из транспортной (или в неё). Бокс выбирал исходя из объема 400-450 литров. Я просто измерил объем "собачника" в джиме, прикинул сколько он литров и вспомнил как мы примерно загружаем его вещами при путешествиях. Конечно, в дальнейшем надо брать другой драндулет для путешествий, но пока джим.

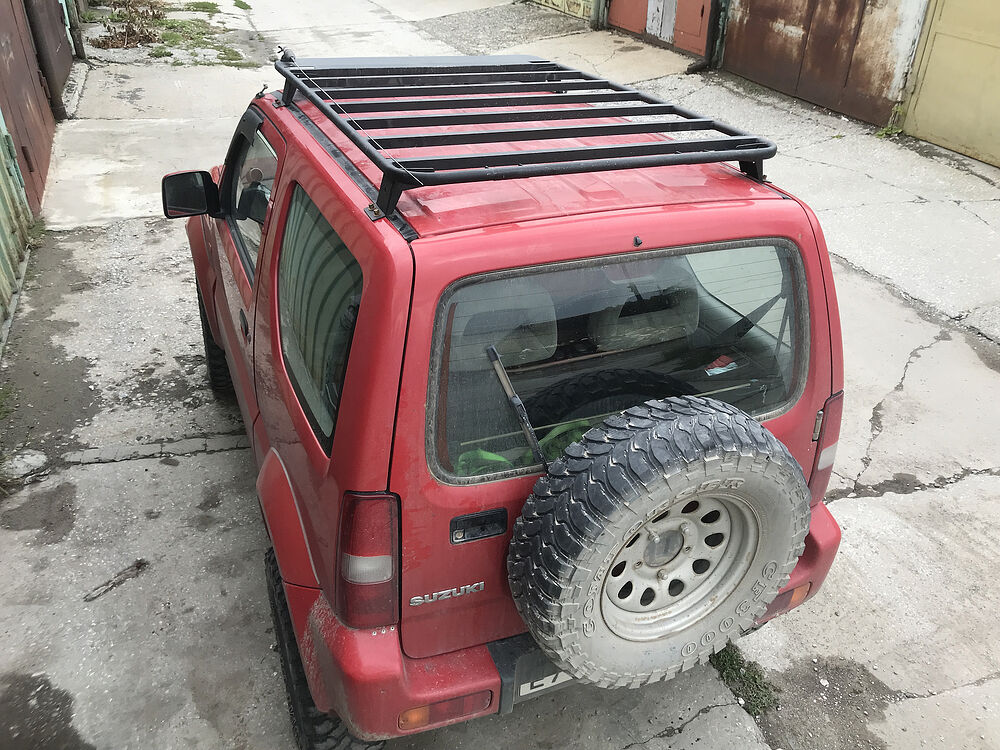

Посему была заказана алюминиевая платформа у Joker4x4 вместе с креплениями для лопаты и адаптерами для бокса. Адаптеры необходимы так как большинство боксов имеют не плоское дно, а с выступами для захода бокса на поперечины. Поэтому, его необходимо приподнять над платформой, иначе он просто не встанет на неё.

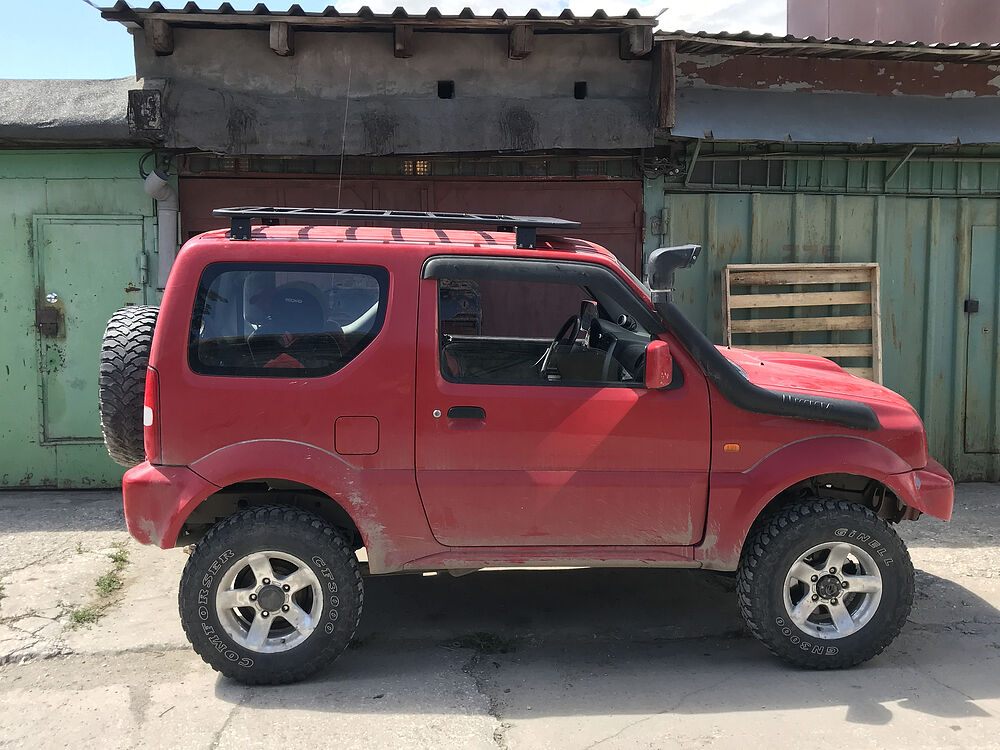

лысая будка

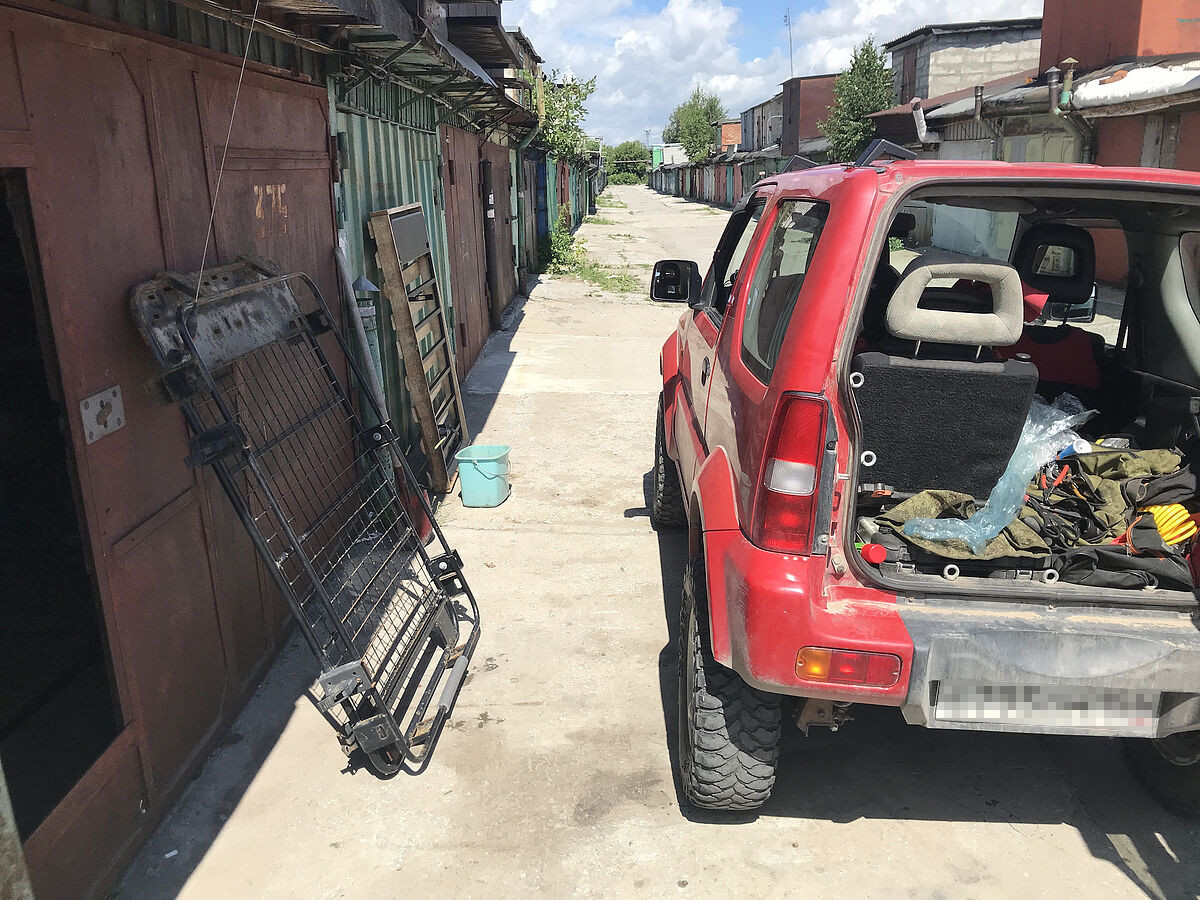

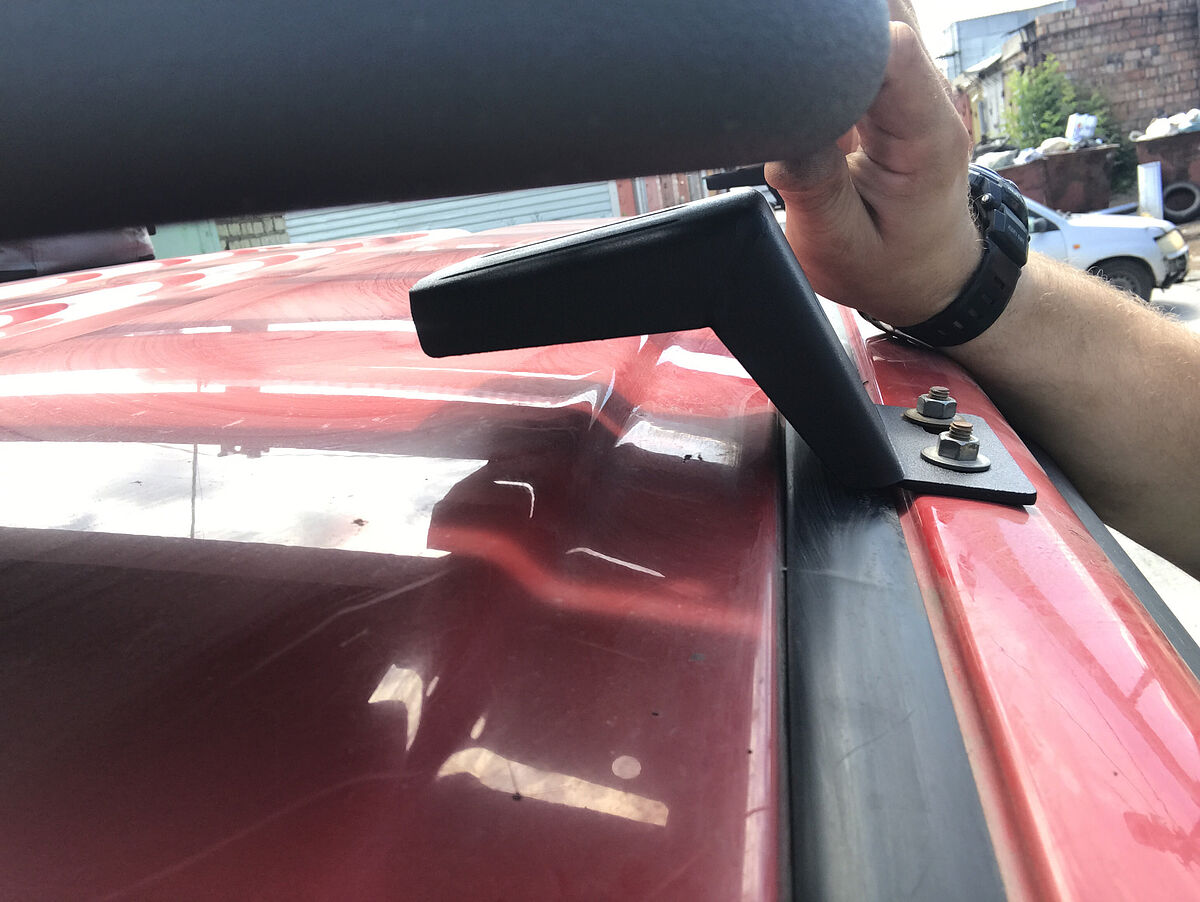

Старый тяжеленный габажник снимали с соседом по гаражу. Новый просто пушинка по сравнению со старым. Закинул его на крышу в одного. Машина без корзины сразу стала казаться какой-то лысой. Платформа тоже смотрелась очень необычно. При установке вышел косяк — ножки имели небольшой недогиб опорной плоскости. Догнул в тисках.

недогиб ножек

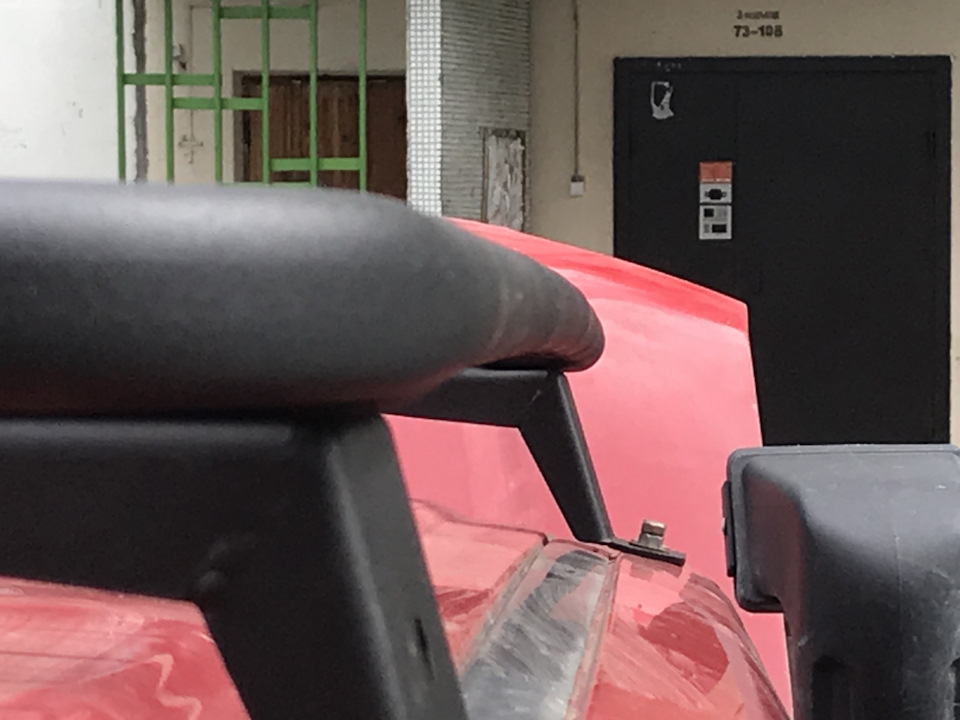

После догибов всех ножек и прикручивания их к платформе был обнаружен еще один косяк. Изгиб ножек перпендикулярный и не учитывает покатость крыши. Поэтому багажник стоит вот так:

избиг платформы

Далее я занялся поиском бокса. На самом деле, мысли о боксе и платформе вместо корзины у меня были уже в прошлом году, но цены тогда скаканули и взять "Тулу" с двухсторонним открыванием было дорого. Yuago, на который я тоже смотрел по совету putok, мне не понравился, так как было много жалоб на тонкий ломающийся пластик (у Путка он собственно тоже весь переломался). Поэтому, я год неспешно присматривался и мне понравилась модель, которую используют многие другие джимниводы — TerraDrive 440. Цвет бокса я хотел или белый, или серый/серебристый. Банально, чтобы он меньше грелся. Как мы помним, после 24-ого февраля мир поменялся, а TerraDrive это украинский производитель. В стране оставались какие-то остатки, поставок новых естественно нет. Вероятно и с Тулой проблемы имеются. Хотел уже было согласиться на доставку бокса черного цвета транспортной из другого города (с покупкой на оф сайте), но мне повезло. Нашел новый серебристый на Авито, прямо в своем городе. Местный продавец имел в запасе бокс, как раз такой модели и цвета как я искал. Связался с ним, но по времени мы не стыковались. В конечном счете оказалось, что ему надо в мой район рано утром, так как он отвозит отца в больницу. Согласовали с ним, что я точно 146% беру бокс и он его распакует, и поставит на своё авто. Утром словились и перекинули бокс на Джима.

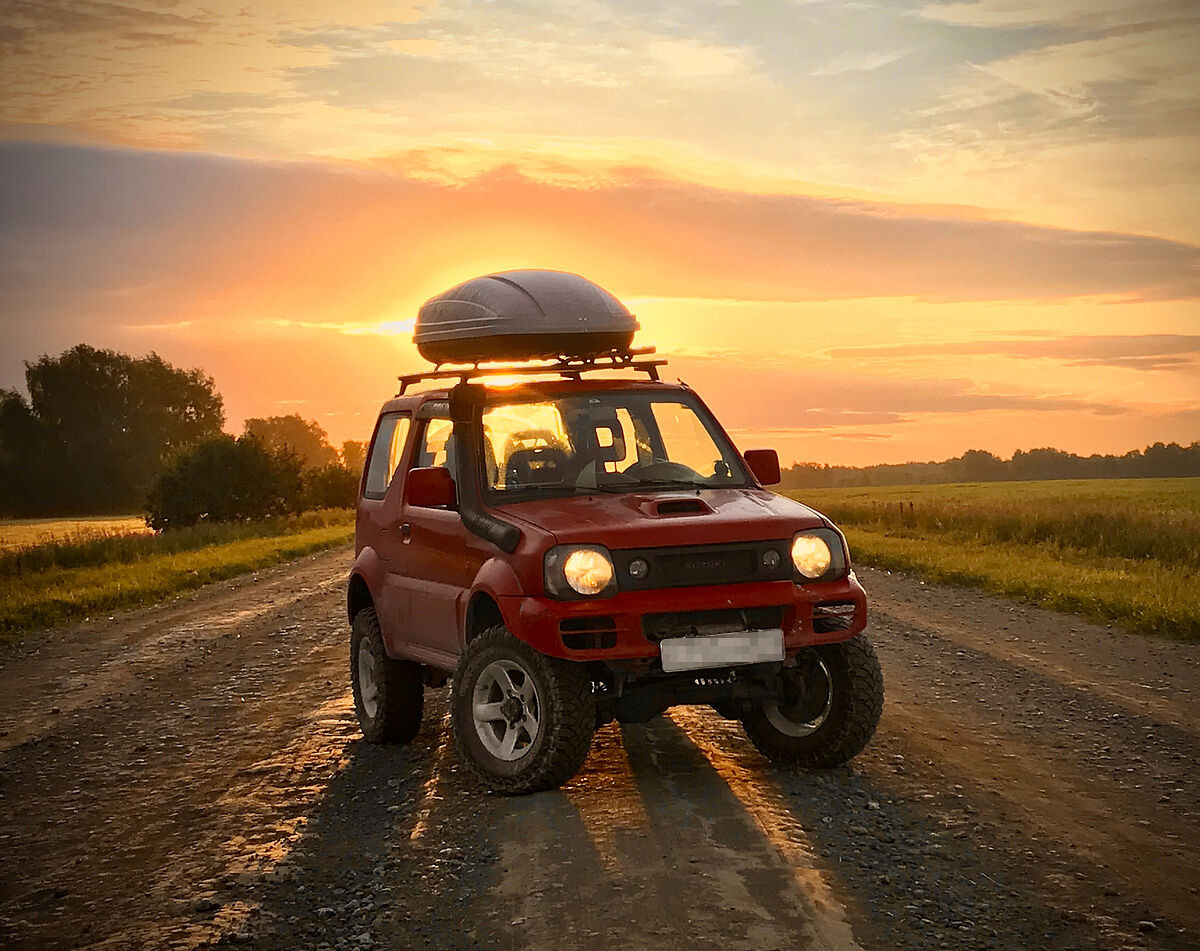

рассвет

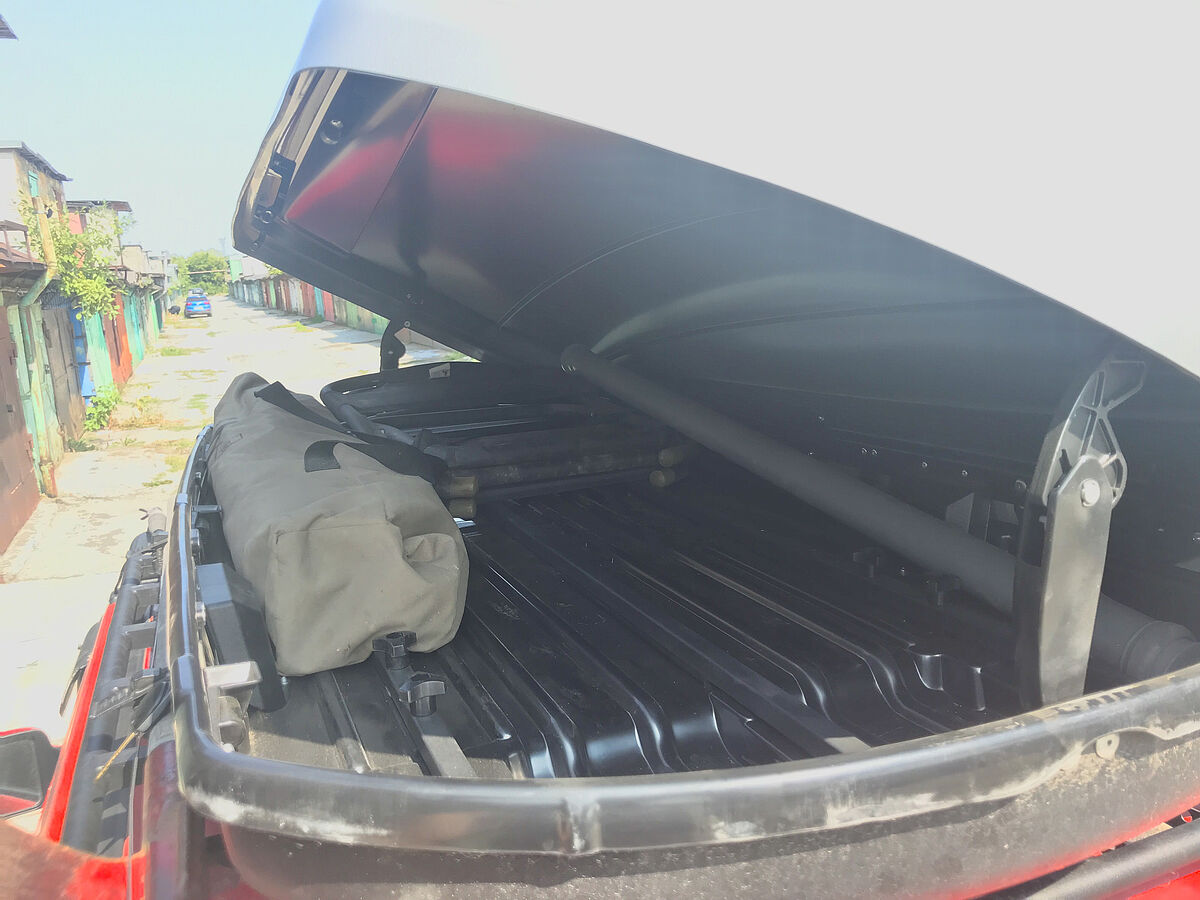

Очень порадовал уровень шума и разгон. Бокс добавил наверное где-то +0.5л к расходу, но совсем не добавил шума. По факту мне кажется, что платформа + бокс дают меньше шума на 100 км/ч, чем бывшая корзина. В гараже примерил снарягу, посмотрел сколько места занимает в боксе стол, два стула и удочка в чехле из каналыги. Так же уже несколько раз ездили на дачу и укладывали туда небольшой чемодан размера ручной клади (cabin size) и штуки три сумки/рюкзака. Один раз возили коляску внутри бокса, но запихивать её туда не очень удобно. Вещи притягиваю резинками, а цепляю их за барашки установочных скоб. Но есть мысль насверлить в трубах жесткости отверстий, поставить резьбовые клепки и вкрутить несколько рым болтов. Так же есть мысль положить ЭВА-коврик на дно бокса на случай перевозки чего-то что может протечь, но особой потребности в этом я пока не вижу.

стол, два стула, удочка в каналыге

Отверстие для сиби антенны просверлил в платформе со второго раза. Первое вышло сильно далеко назад и антенна сильно торчала сзади бокса, рискуя воткнуться в глаз, если вставать на задний бампер. Перенёс её максимально вперед платформы. С креплениями лопаты вышел конфуз. Джокер прислал два крепления, но одно было неправильное. Дело в том, что он делал их из расчета лопаты с торцевой ручкой, а у меня обычный черенок. Повторно прислал мне две железяки (хотя я одну просил, но спасибо на этом) под черенок. ПУ я докупил сам. Лопату приходится класть немного повернутую, чтобы она не касалась ни бокса, ни багажника.

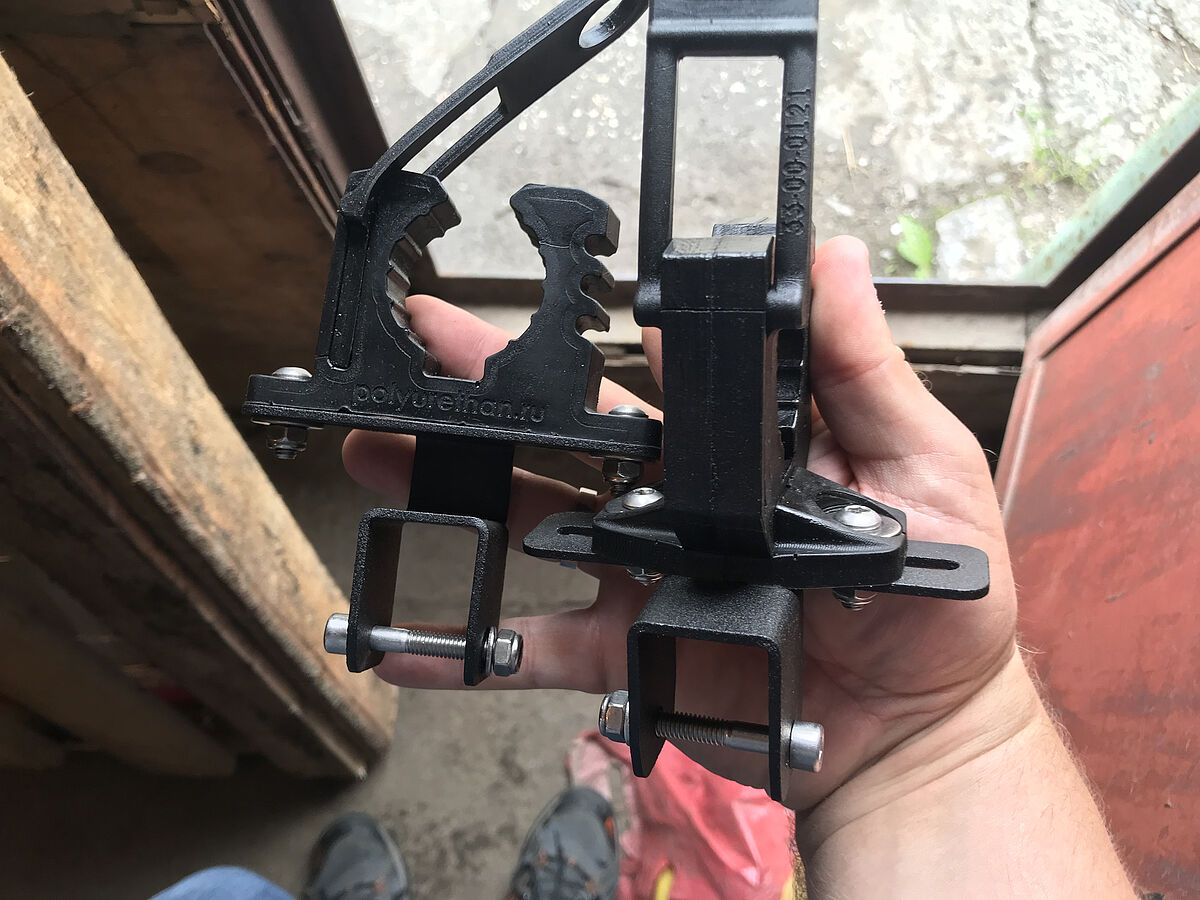

петли для лопаты. Левая под торцевую ручку. Правая под черенок

Как рванём на Алтай на несколько дней, там и протестим езду с боксом в полной мере — куча вещей и трасса.

Платформа — 20000 ₽
Адаптеры бокса — 2000 ₽
Крепёж для лопаты — 1600 ₽ + 3x 410 ₽
Доставка с обрешеткой — 2885 ₽
Бокс — 28500 ₽

🖤 46 ∙ 💬 25 ∙ https://www.drive2.ru/l/625436299813192540/

konstantinshu ¶ 1

Общий вид установленной платформы если есть, стоит добавить.

zebooka ¶ 1.1

только такое фото. На днях буду снимать бокс, попробую сфотать

zebooka ¶ 1.2 🖤 1

konstantinshu

Общий вид установленной платформы если есть, стоит добавить.

konstantinshu ¶ 1.3 🖤 1

Красивое!

OljaLisitsina ¶ 2 ❤️ 3

Выглядит функционально и гармонично 👍 в последние дни тоже стала задуматься о боксе

XaHyMaH ¶ 2.1 ❤️ 3

Берите. Вещь мегаполезная. Я вот думаю ещё выкинуть запаску и заказать рундук на ейное место.

OljaLisitsina ¶ 2.2

👍

TomSmirnov ¶ 3 ❤️ 1

Нынче, в конце дачно/деревенского сезона можно устроить сравнительные тесты по "максимальному
количеству загруженных и перевозимых тыкв, картофеля и свеклы в серых боксах на красных Джимни"

zebooka ¶ 3.1 🖤 1

ты забыл кабачки )

Mihalina ¶ 3.2

TomSmirnov

Нынче, в конце дачно/деревенского сезона можно устроить сравнительные тесты по "максимальному...

Как то видела лично, как джимни использовали в качестве технички для дрифт команды, а это ЗИП,
Несколько комплектов шин, сам автомобиль, и куча инструментов, так что кабачки и картошка это
цветочки для джимни

XaHyMaH ¶ 4

А фото в профиль с боксом есть?

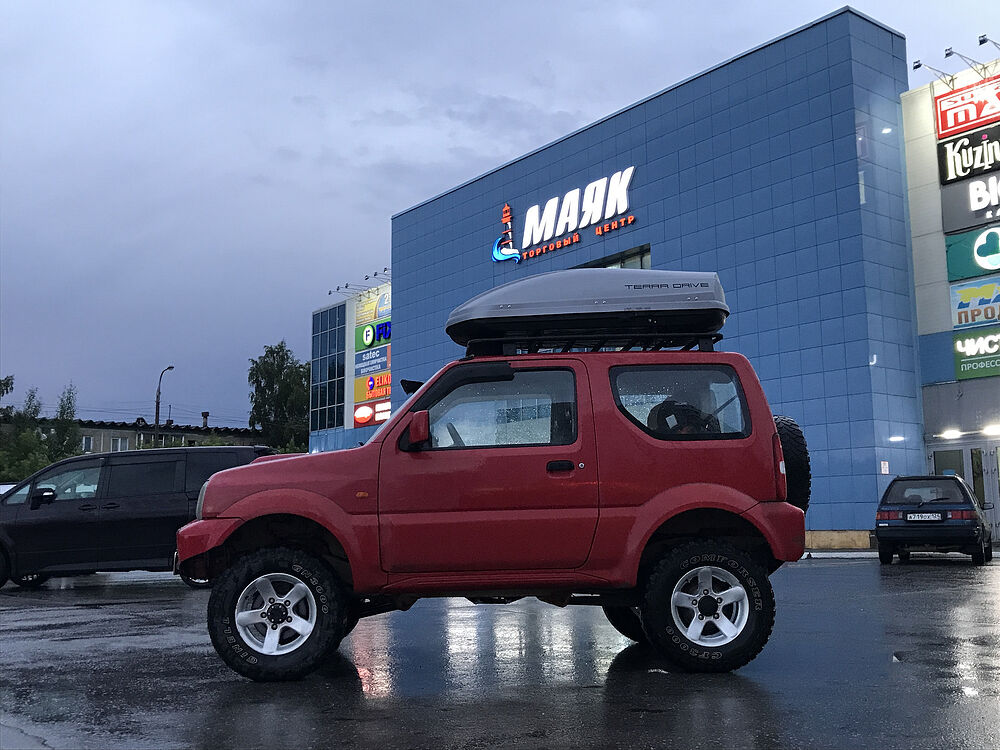

zebooka ¶ 4.1 🖤 2

XaHyMaH ¶ 4.2

🔥🧯🚒

greyjerk ¶ 5

Ширина бокса?

zebooka ¶ 5.1

Снаружи 175х85х44, внутри 169х82х42.
По днищу примерно 165х73 у меня вышло, не считая закруглений всяких.

greyjerk ¶ 5.2

Я свои выбирал по максимальной ширине, к рейлингам. Cruzbox (100см) и Lux (90см). Соответственно
около 450л.
У Cruzbox дно тоже не ровное было. Подкладывал на дуги полоски фанеры (около 10мм), чтобы бокс до
крыши не доставал.
У Lux дно ровное. Для жёсткости средней части ещё два алюминиевых профиля вложил в рёбра жёсткости
дна.

zebooka ¶ 5.3

Чем шире бокс, тем больше сопротивление воздуха.

Junkers-nsk ¶ 6 ❤️ 1

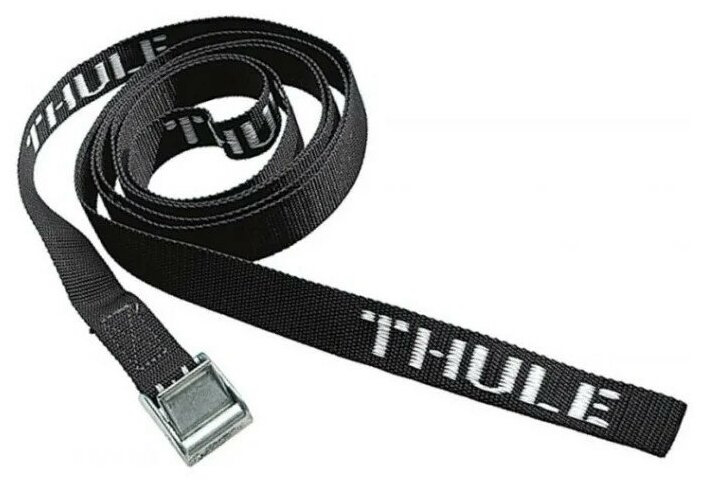

По поводу креплений: в свое время случайно купил вот такие тулевские. Очень удобные
