149. Прерывистый дворник

https://www.drive2.ru/l/537062502974881923/

Этот тюнинг тоже не обошел меня стороной. И оно того стоило тоже. С каким облегчением я вздохнул в дождь! Раньше при мелкой мороси приходилось дрючить дворники самостоятельно, что довольно утомляло, если едешь по трассе — либо ручками, либо дворники дрыгались довольно часто в режиме INT. Теперь лафа — можно задать таймаут для режима INT раз в примерно 2/5/9/12 секунд между взмахами.

Делал по этой схеме, но с некоторыми отличиями — https://suzuki-club.ru/threads/80871/

(весь процесс к сожалению не отфотал, поэтому позаимствую некоторые фото из первоисточника, с изменениями)

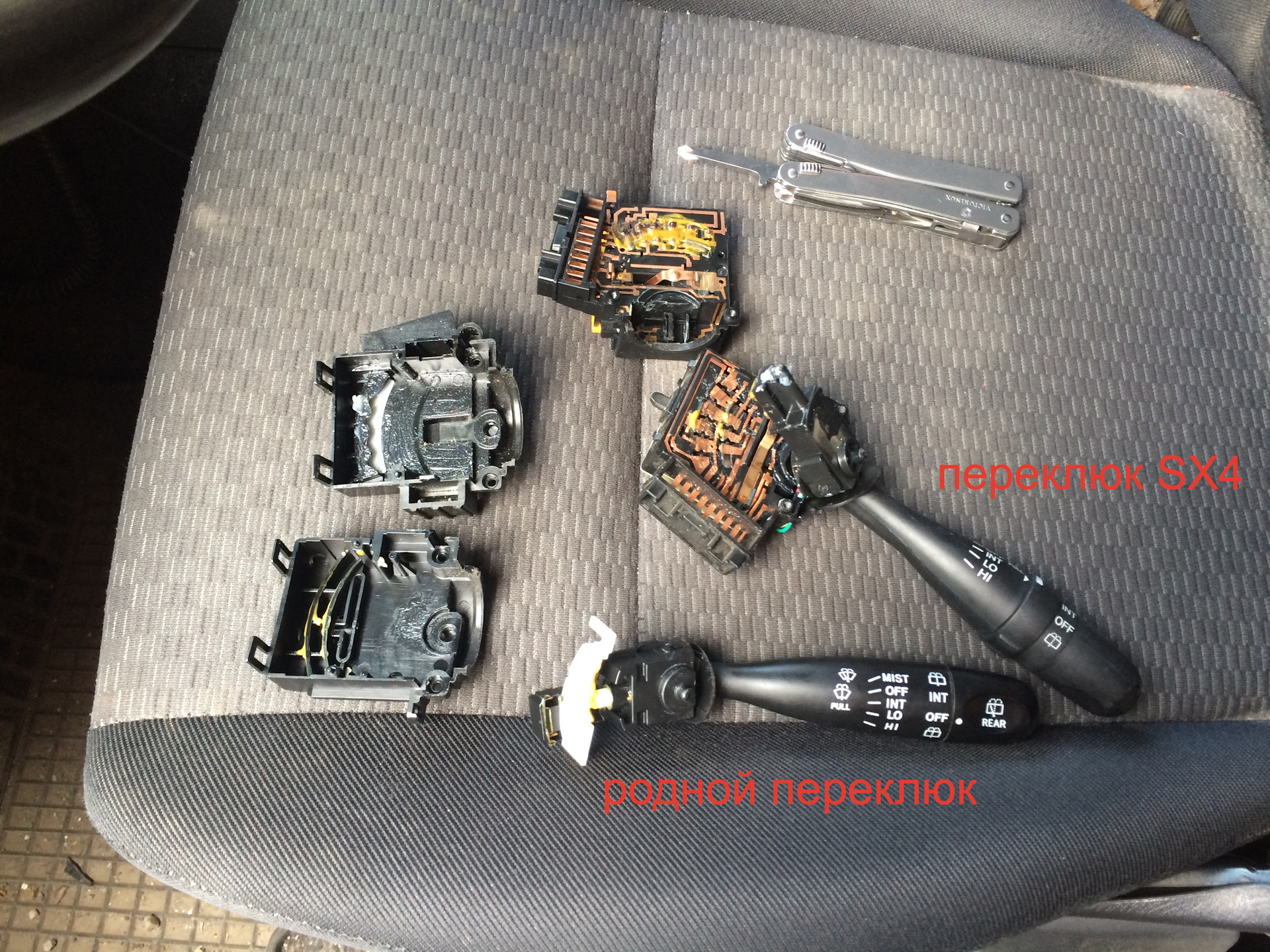

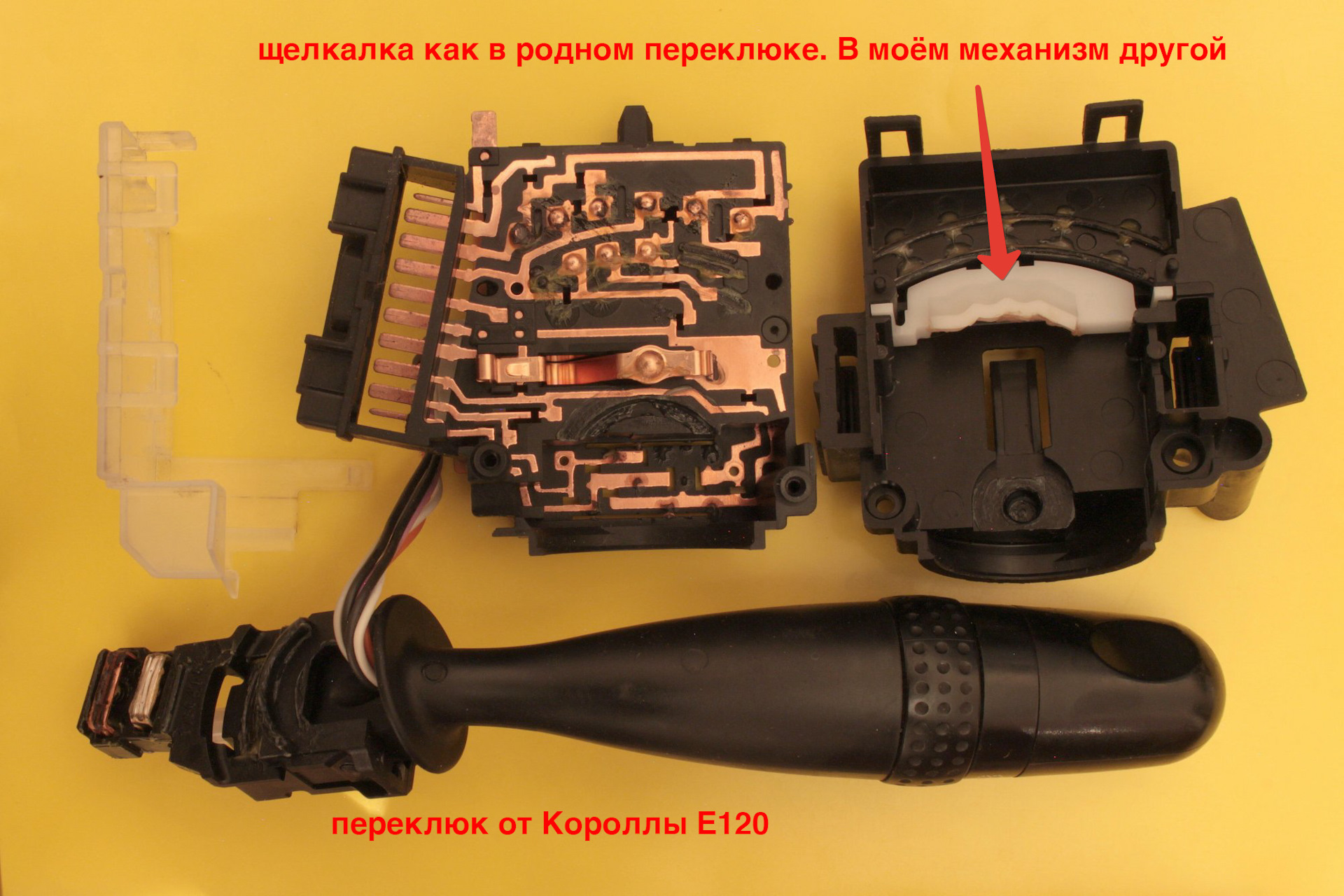

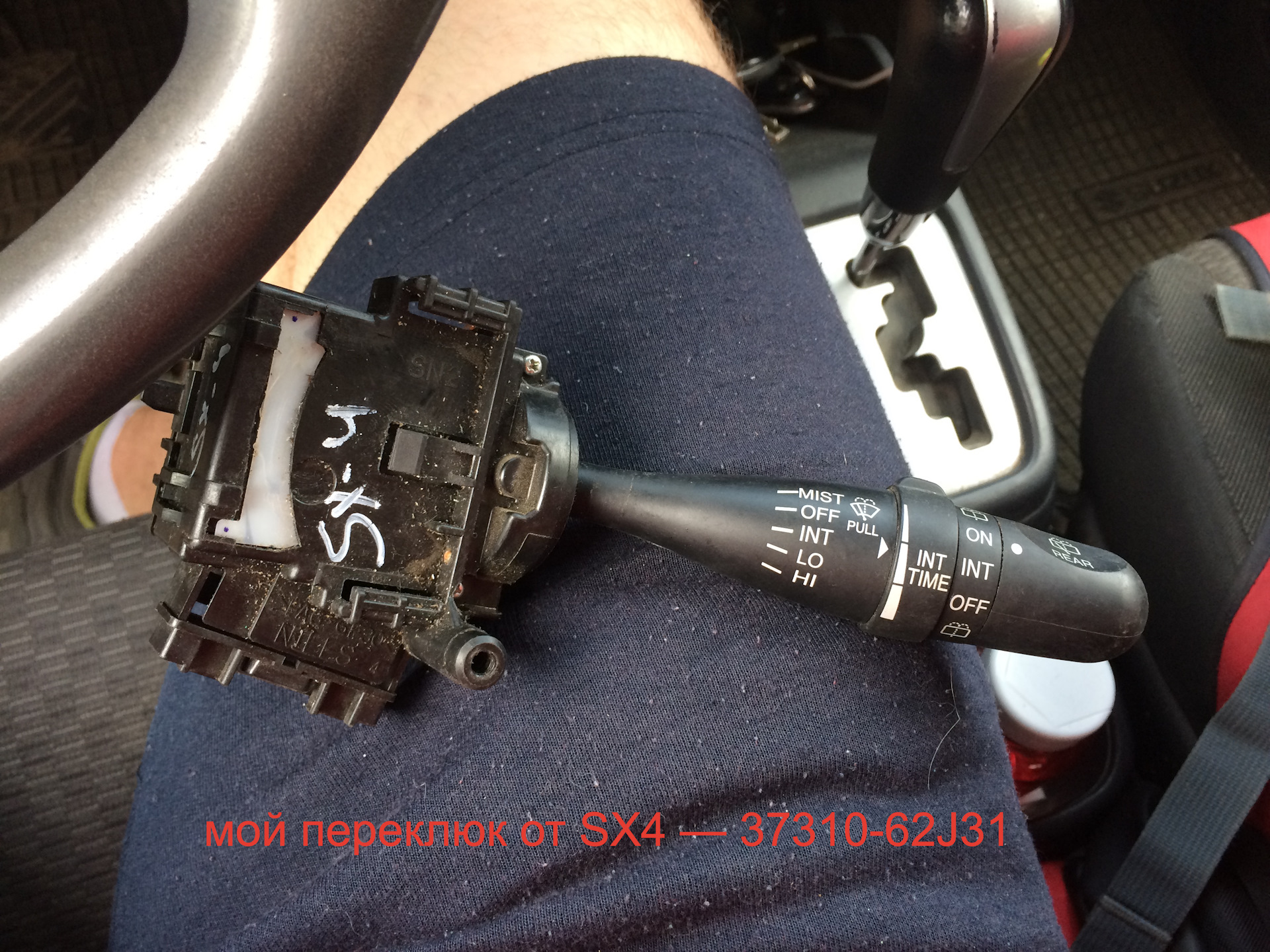

Для начала, переклюк я взял другой. Я так понимаю, более современный, от SX4, артикул 37310-62J31. Обошелся он мне в 900 рублей + 556 рублей доставка. Внешний вид блока у него такой же как в посте выше, отличие только в крутилке прерывистого режима передних дворников — гладкая с наплывом, вместо пупырчатой. Но дьявол, как известно в деталях. Оказалось, что провода из ручки распаяны на плату, а не подключены разъемом. И механизм щелкалки режимов другой — крышку со старого переклюка не переставить!

С крышкой поступил просто — взял дремель и шуруповёрт. Отрезал лишнее, насвелил нужное. Встал, почти как родной!

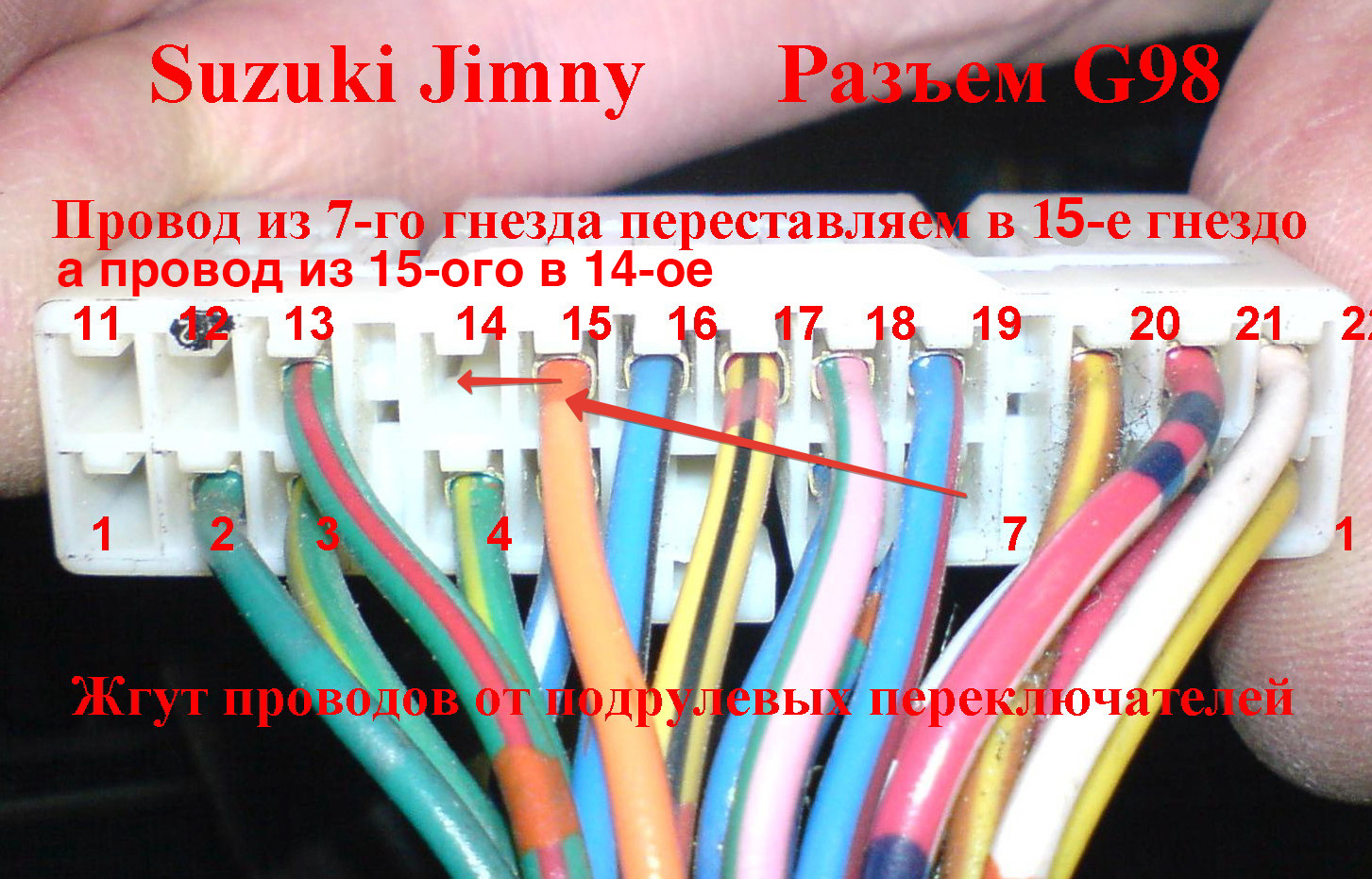

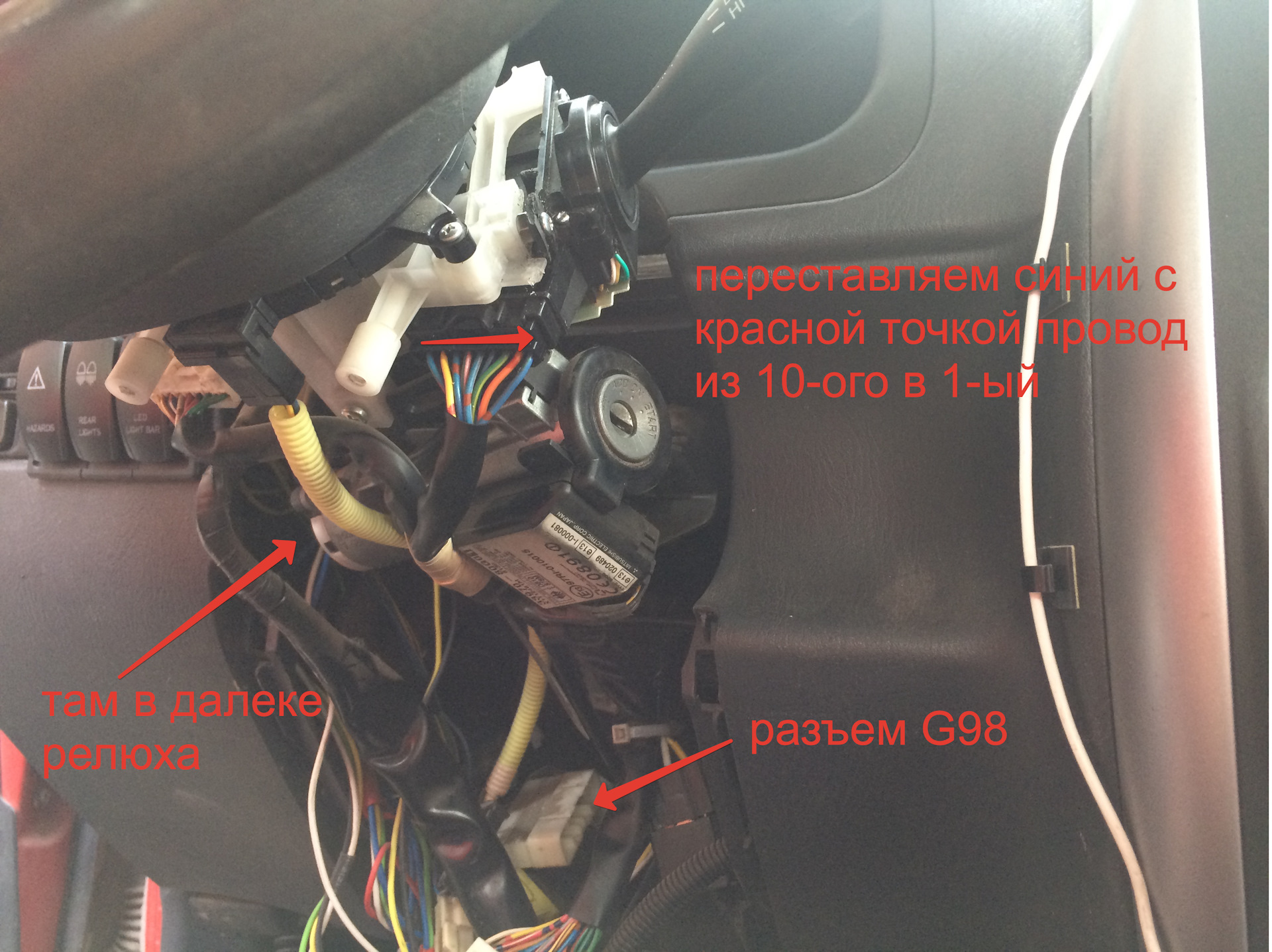

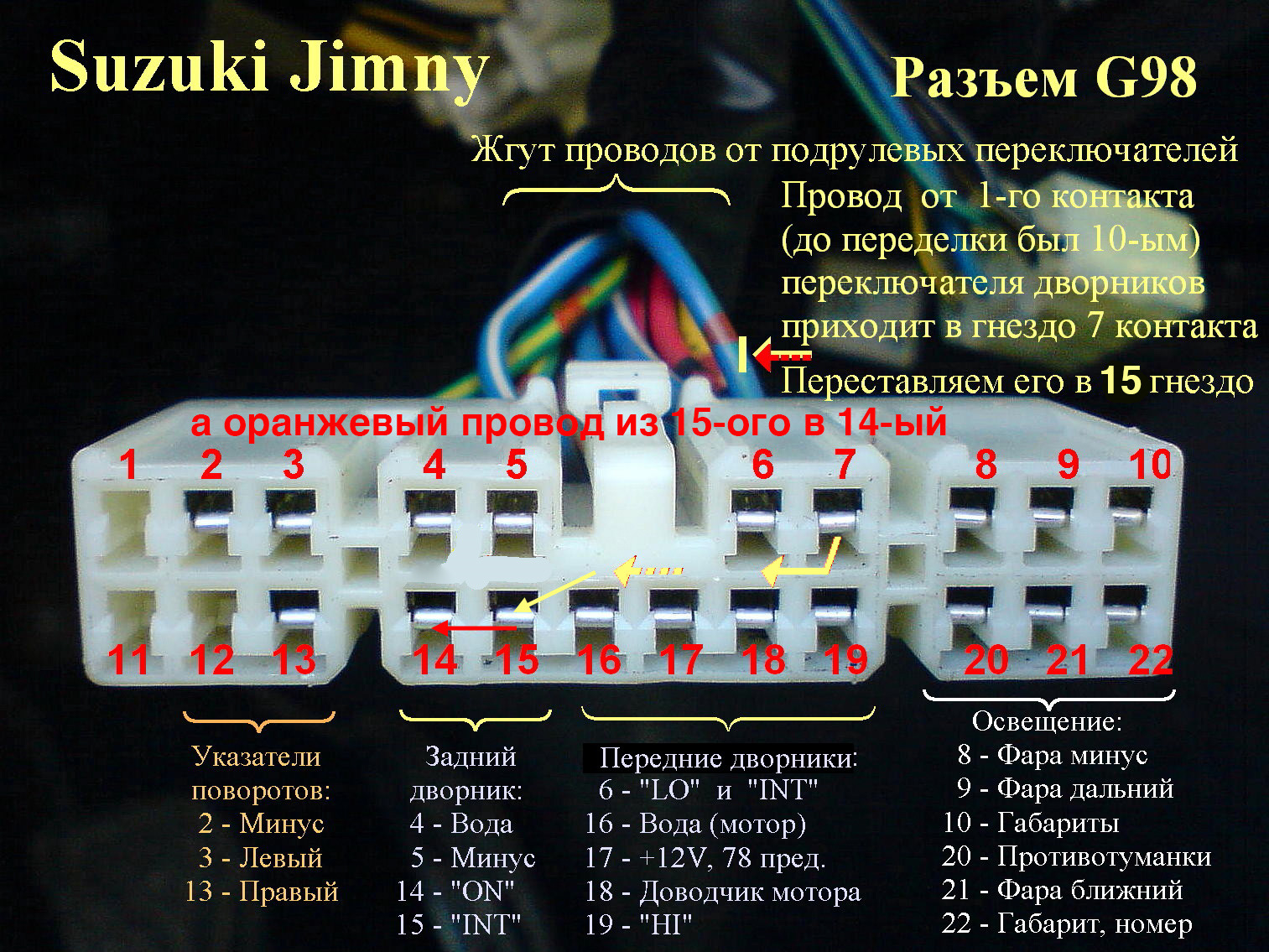

С проводами поступил следующим образом. Для реализации режима ON заднего дворника, в фишке косы к переклюку всё так же переставил лишний синий с красной точкой провод с 10 на 1 контакт. Но так как в переключателе без полной распайки не поменять местами режимы INT и ON для заднего дворника, то проводки по которым они идут я поменял местами в следующем разъеме G98 под рулевой колонкой. Синий 7-ой провод я поставил в 15 слот, а оранжевый 15-ый поставил в 14-ый.

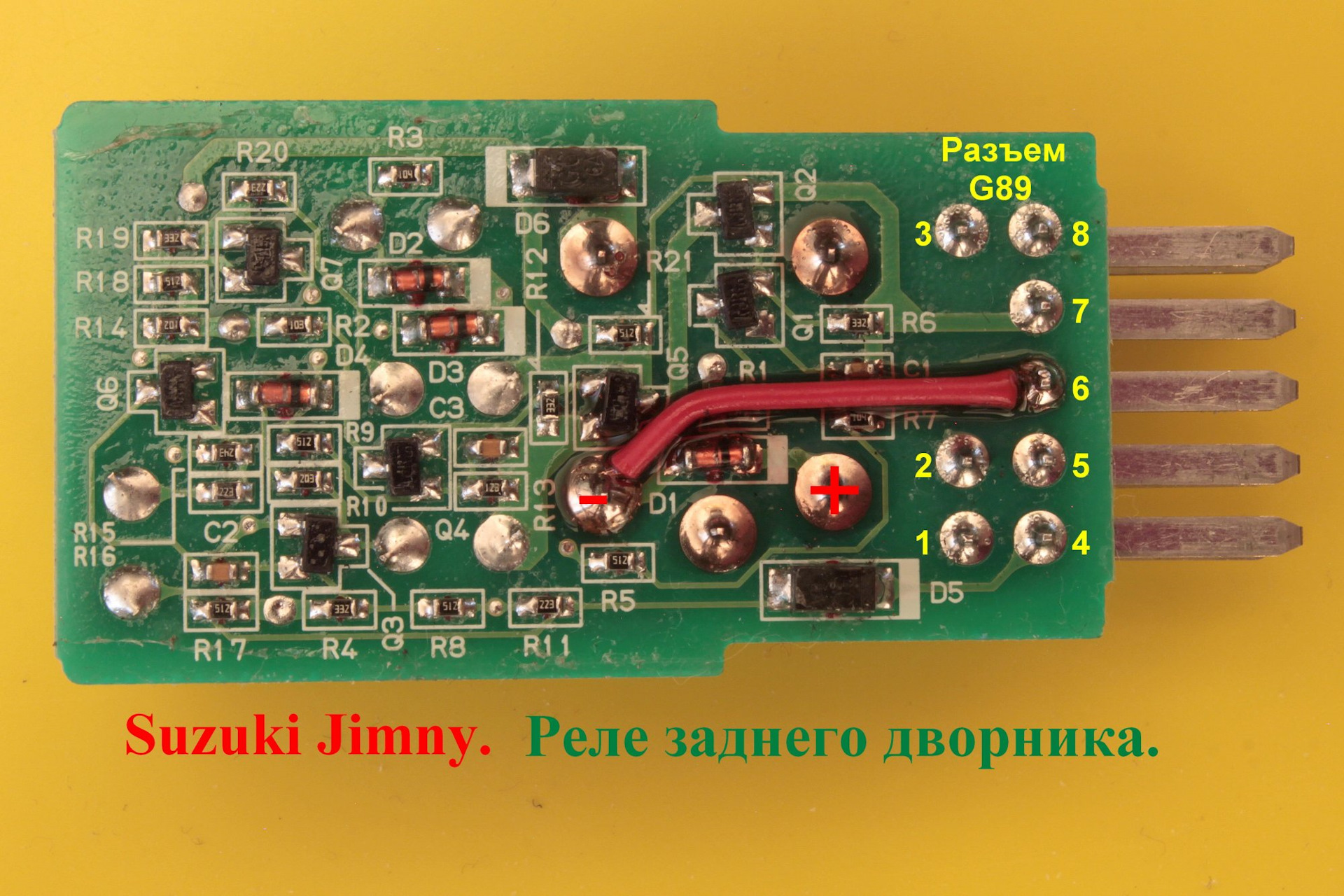

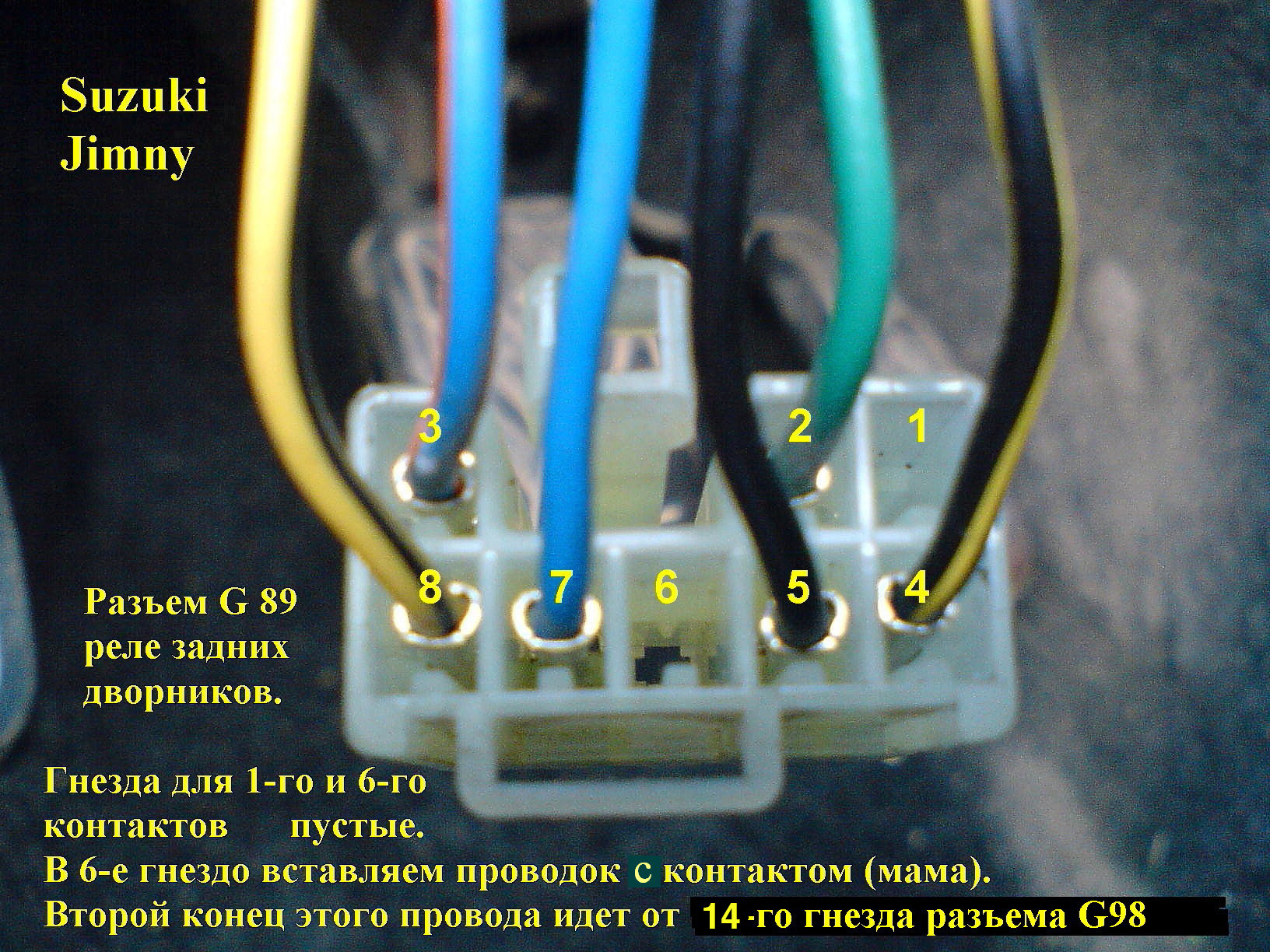

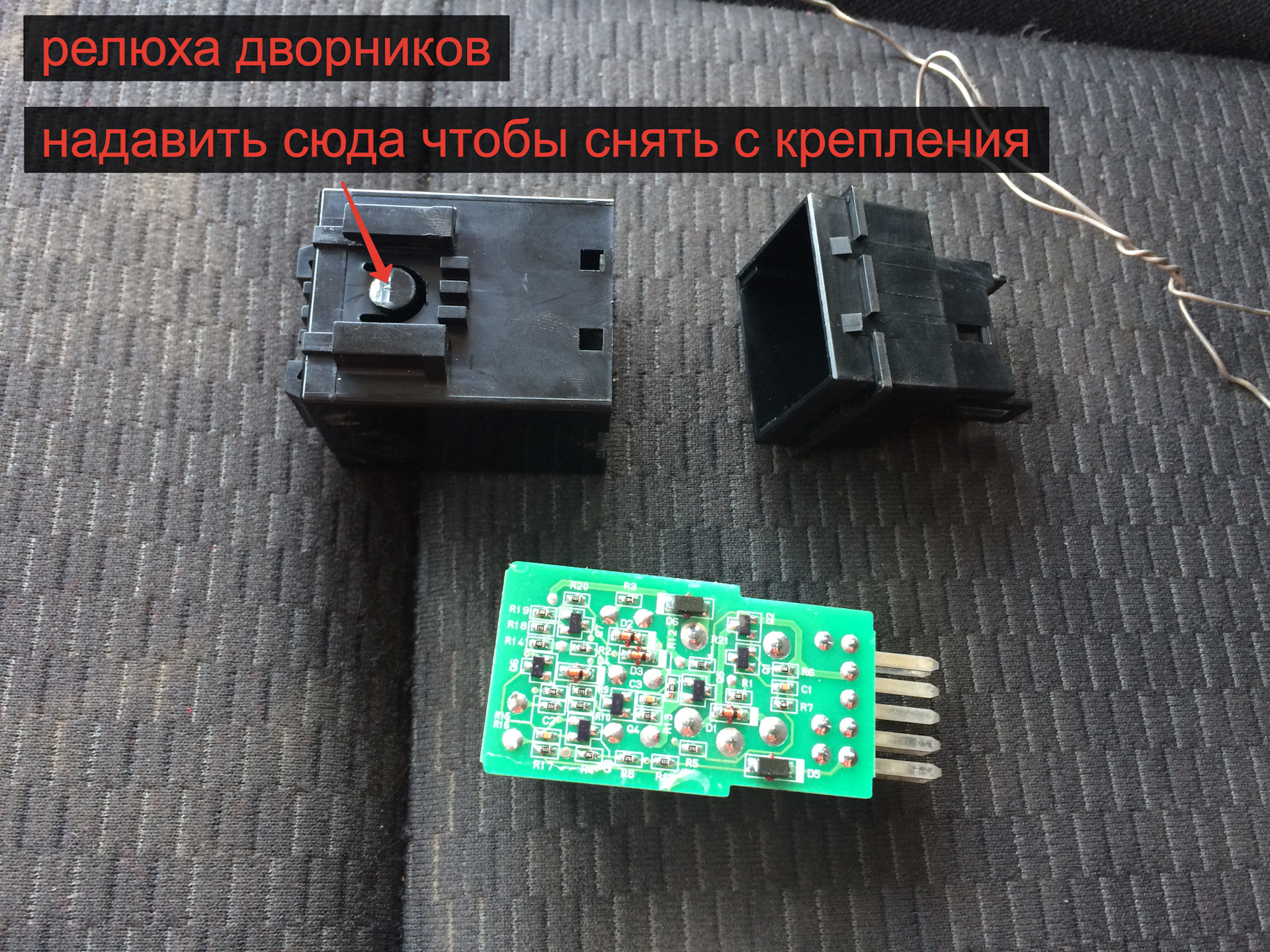

Дальше взял оранжевый провод (из моторной косы, которую мне любезно прислал @Karel069 для сооружения переходника на мозги Aerio). И пустил его от G98 до реле дворников. Там его воткнул в 6 слот фишки, а в G98 в 14-ый. Получилось, что я даже сохранил цвет проводки — оранжевый для режима ON, синий дл INT. Реле разобрал и припаял провод между контактами как на картинке ниже.

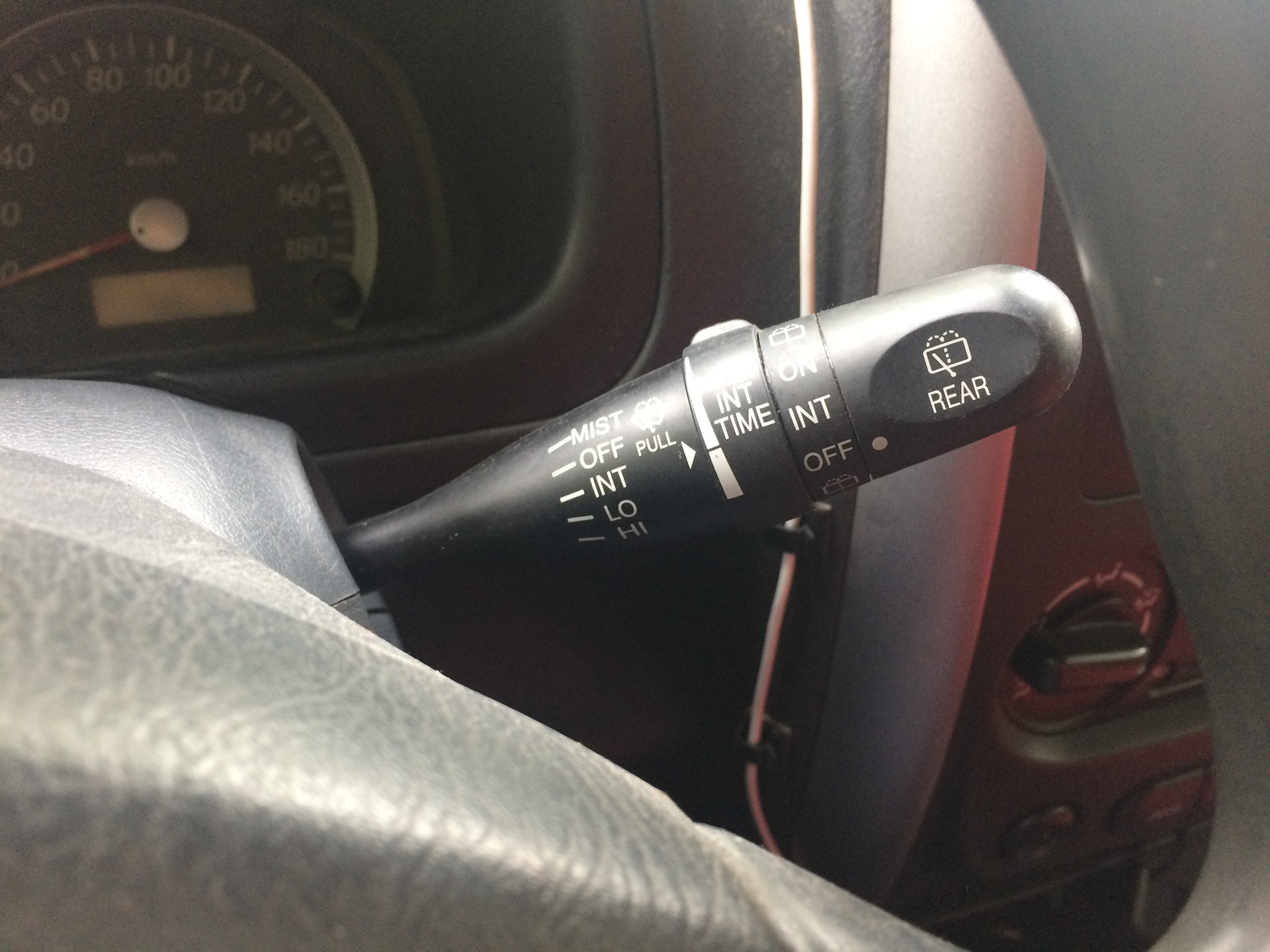

Ну а через недельку пошел дождь и я насладился работой дворников с регулировкой прерывистого режима INT передних и постоянным режимом ON задних!

🖤 57 ∙ 💬 17 ∙ https://www.drive2.ru/l/537062502974881923/

skilpad ¶ 1

Фигасе! У меня на эскудике 1996 гв такая штука есть, а на джимнике (самом что ни на есть ближайшем
родственнике) нету в штате?

zebooka ¶ 1.1

нету.

skilpad ¶ 1.2

Вот после таких моментов я даже не знаю, что про япошек думать. Вроде такие автомобили прикольные
делают, а на мелочах лажают не по-детски.

zebooka ¶ 1.3 🖤 1

ну а стеклоподъемники? Сделать все кнопки "авто" у них тоже религия не позволяет. Впервые тут у
друга на прадосе увидел что все кнопки стеклоподъемников "авто" и офигел :)

skilpad ¶ 1.4

Ыыы, такого я вообще ни разу ни у кого не видел!

SSchir ¶ 1.5

zebooka

ну а стеклоподъемники? Сделать все кнопки "авто" у них тоже религия не позволяет. Впервые...

на пруле водительское и вниз и вверх само едет))
Я себе такой поставил блок)

zebooka ¶ 1.6

это я в курсе. Я про пассажирское стекло.

somebody ¶ 1.7

skilpad

Вот после таких моментов я даже не знаю, что про япошек думать. Вроде такие автомобили...

Логику не понять — Сузуки эту фичу ставят на другие свои модели ( Солио, например, которое подходит
на джимни болт-он), а на джиме нет что 2005, что 2015 года. А фишка очень удобная

Lobarg ¶ 2

Про задний дворник on не понял. А что раньше не было?

zebooka ¶ 2.1

нет. Только OFF и INT. Вторую фотку смотри

Lobarg ¶ 2.2

Надо посмотреть, как у меня.

zebooka ¶ 2.3

а точно ли у тебя ON? Я понимаю что там написано это, но он когда включаешь всё время молотит?

Lobarg ¶ 2.4

Да. Всегда молотит.

Lobarg ¶ 2.5

zebooka

а точно ли у тебя ON? Я понимаю что там написано это, но он когда включаешь всё время...

А что за mist?

zebooka ¶ 2.6

однократный взмах же

Lobarg ¶ 2.7

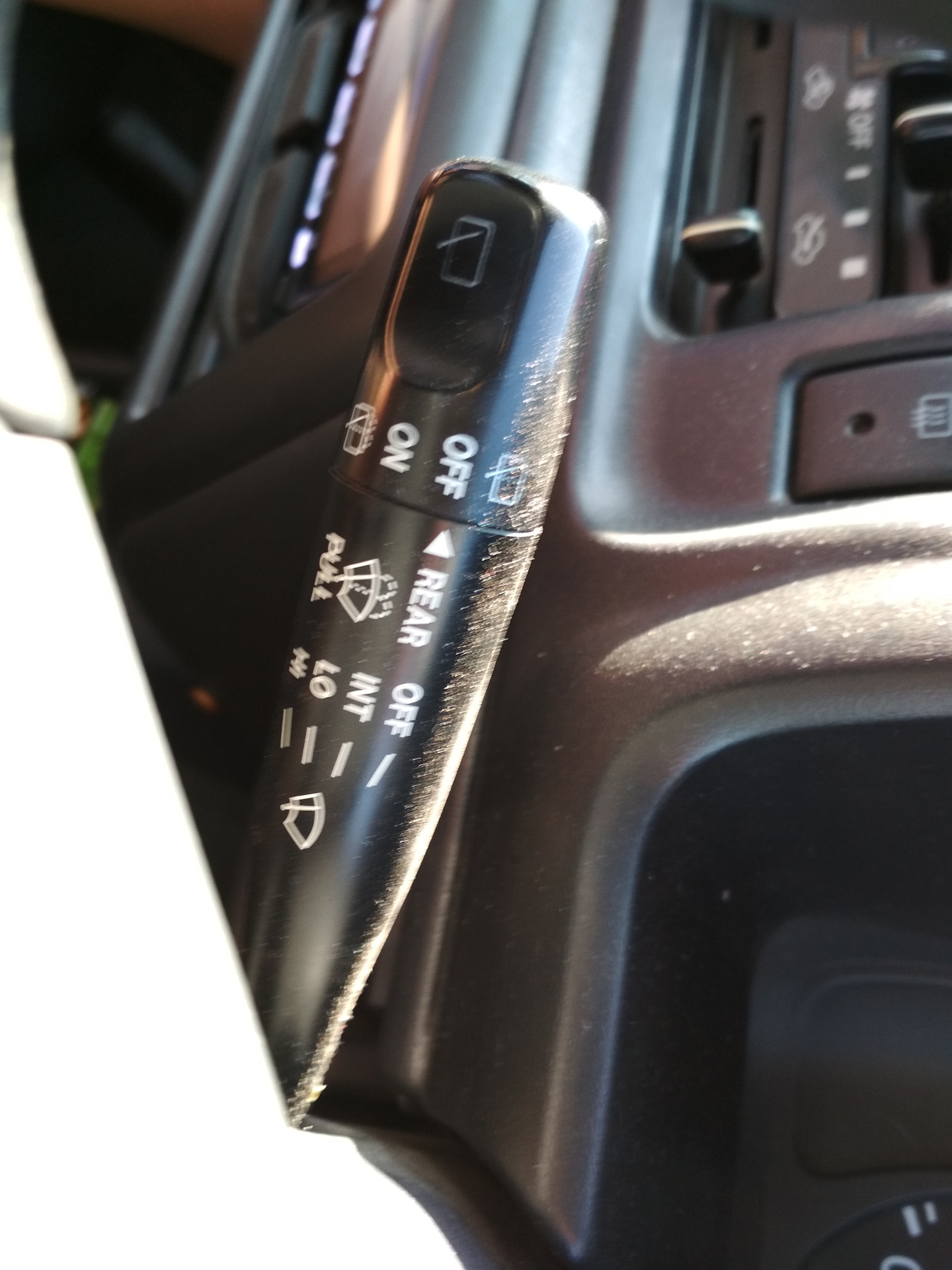

У меня такого нет, как видишь.

Alex-stogramm ¶ 3 ❤️ 1

Я на Тойота ярис такую функцию реализовывал, но там проще- купил от Аурис а с разборки рычажок ща
600 руб, поменял за две минуты, и все работает .
