У джима с завода отсутствует лючок для замены бензонасоса. Предполагается, что вы будете снимать бензобак. Ага, щаззз, в дороге это очень удобно делать, в пампасах каких-нибудь. Такое уже было с джимом Иры Ira3 в конце нашего путешествия по Монголии https://www.drive2.ru/l/468676453140004992/

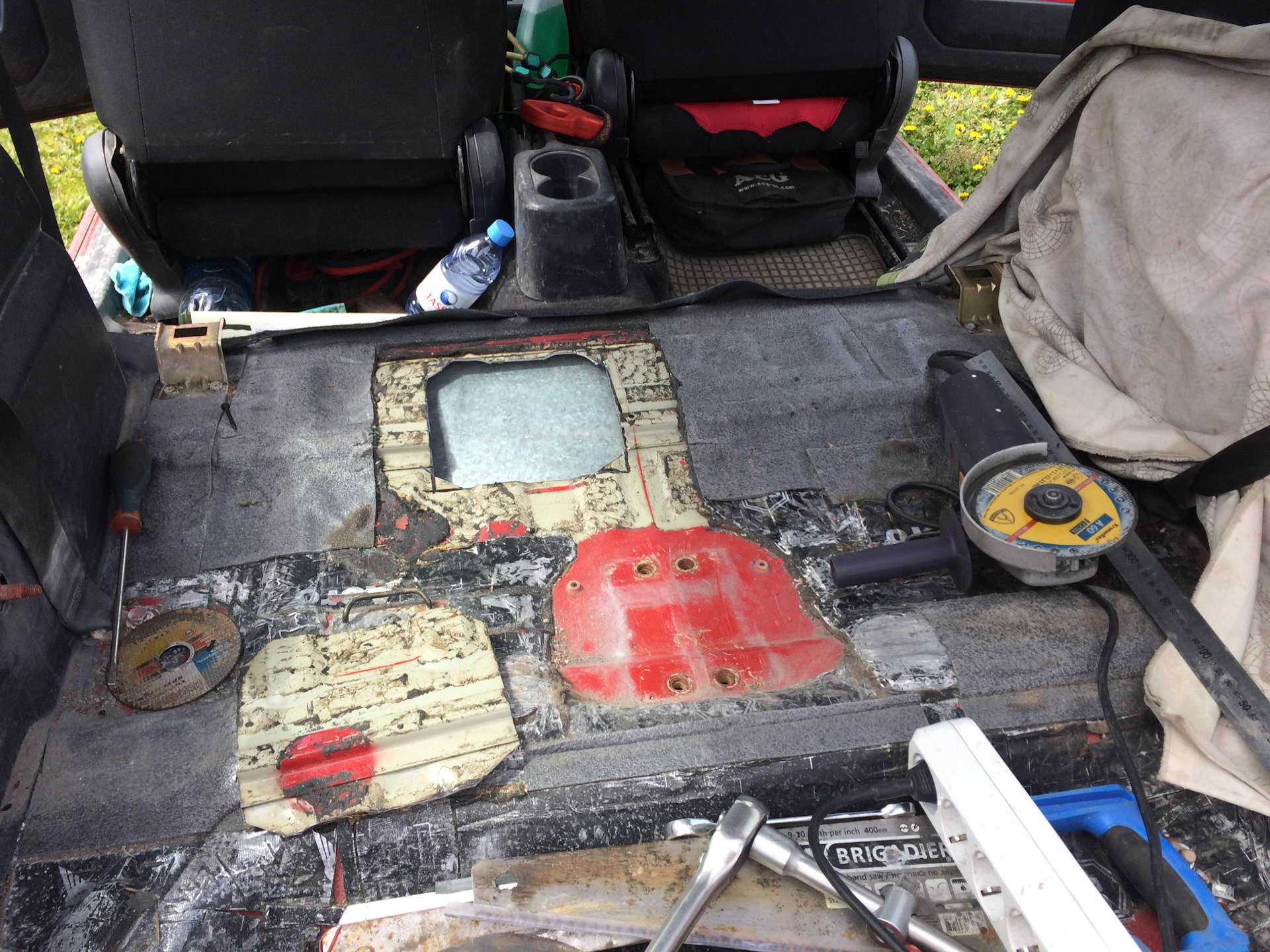

Ну и вообще не представляю как это сделать если бак, например полный, а машина старая и ржавая. Там все хомуты на горловине заржавели же. Так как машина не молода и хорошо уже побита и потюнена, то без угрызений совести берем болгарку и вжжжжик!

Дырку сделал уже пару месяцев назад, а бензонасос так и не поменял. Как-то не зачем :) На будущее делал лючок. Вожу новый насос и фильтры с собой когда куда-то еду.

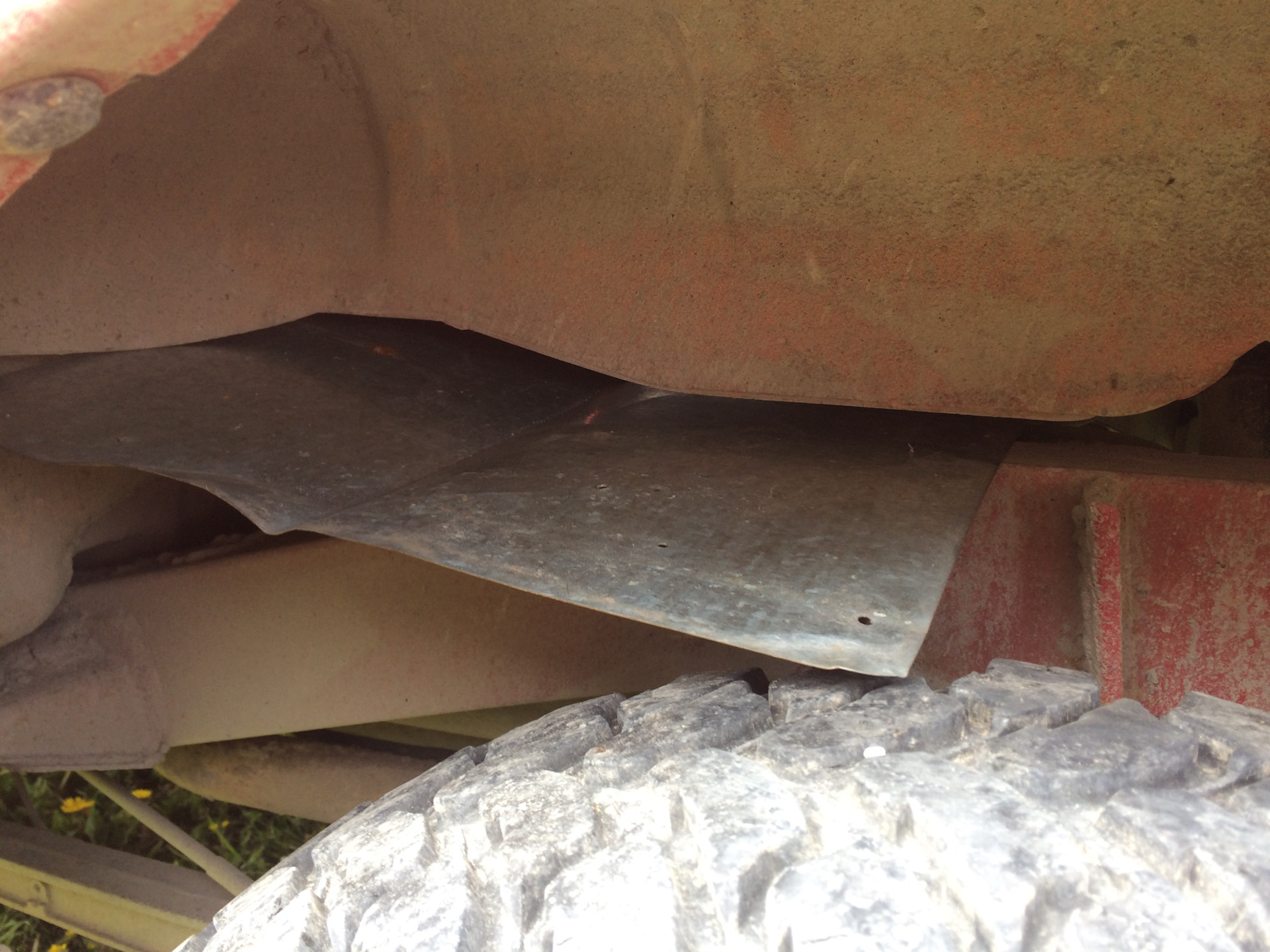

Для безопасности пихаем между баком и кузовом кусок железа.

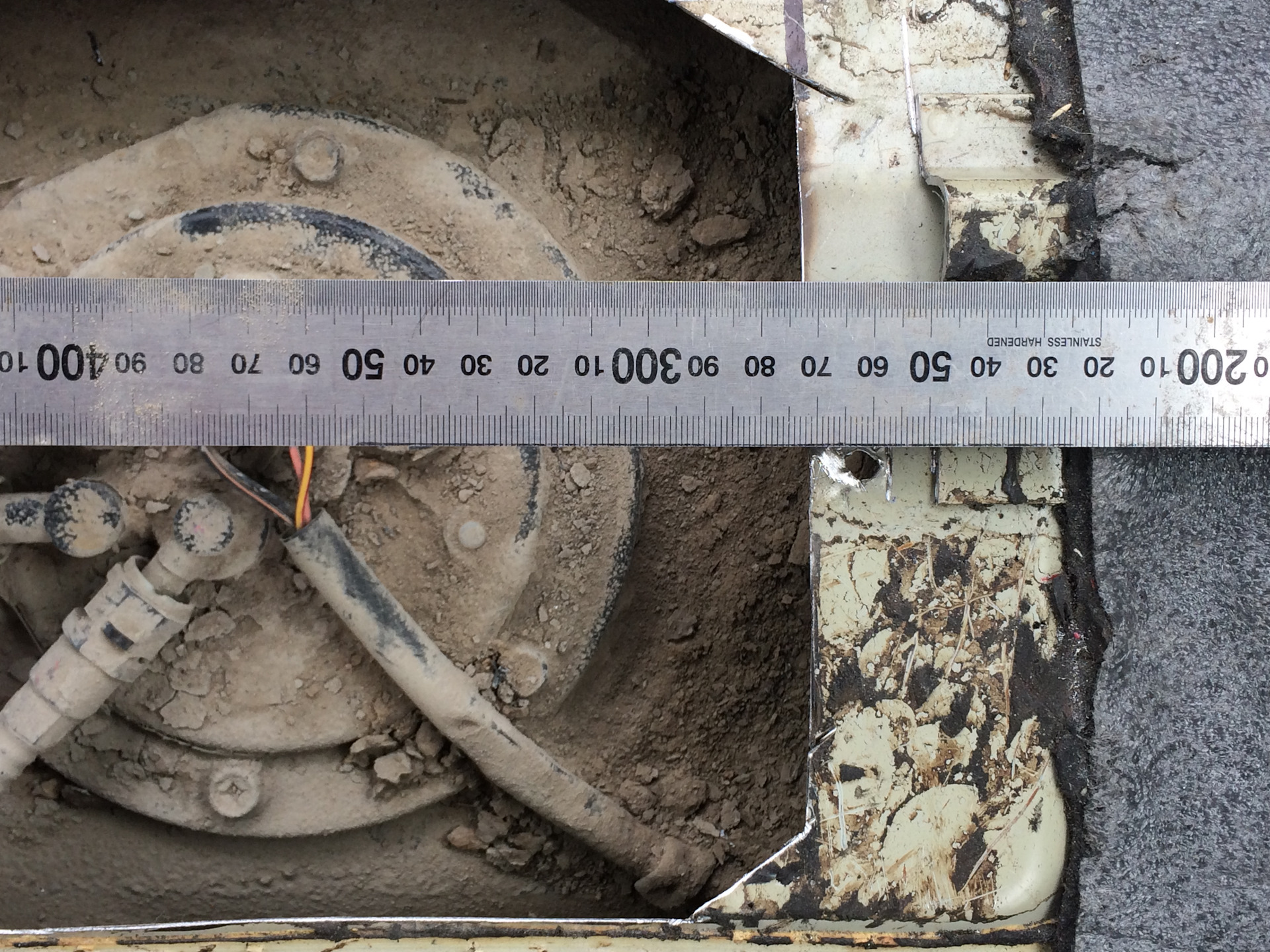

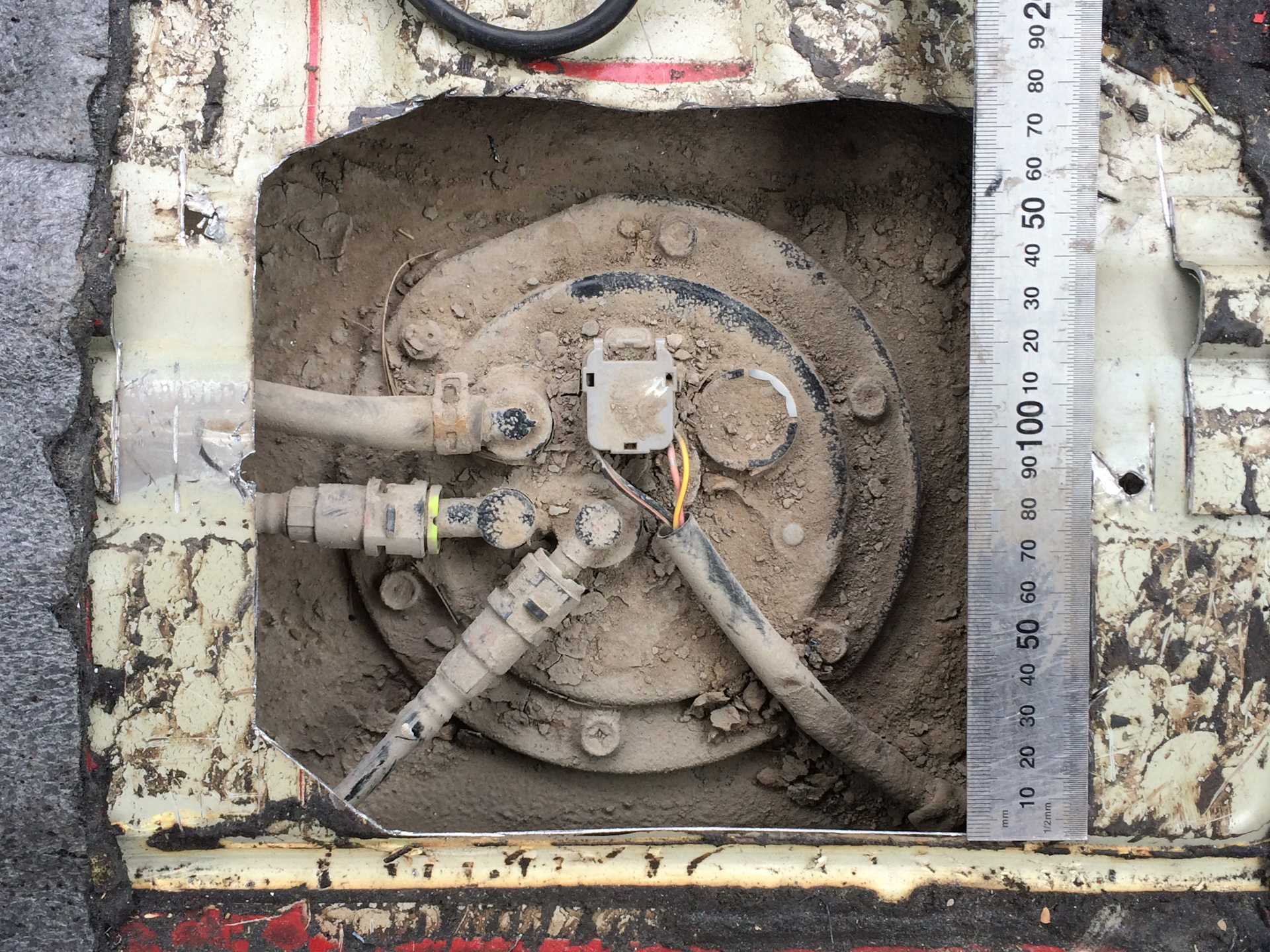

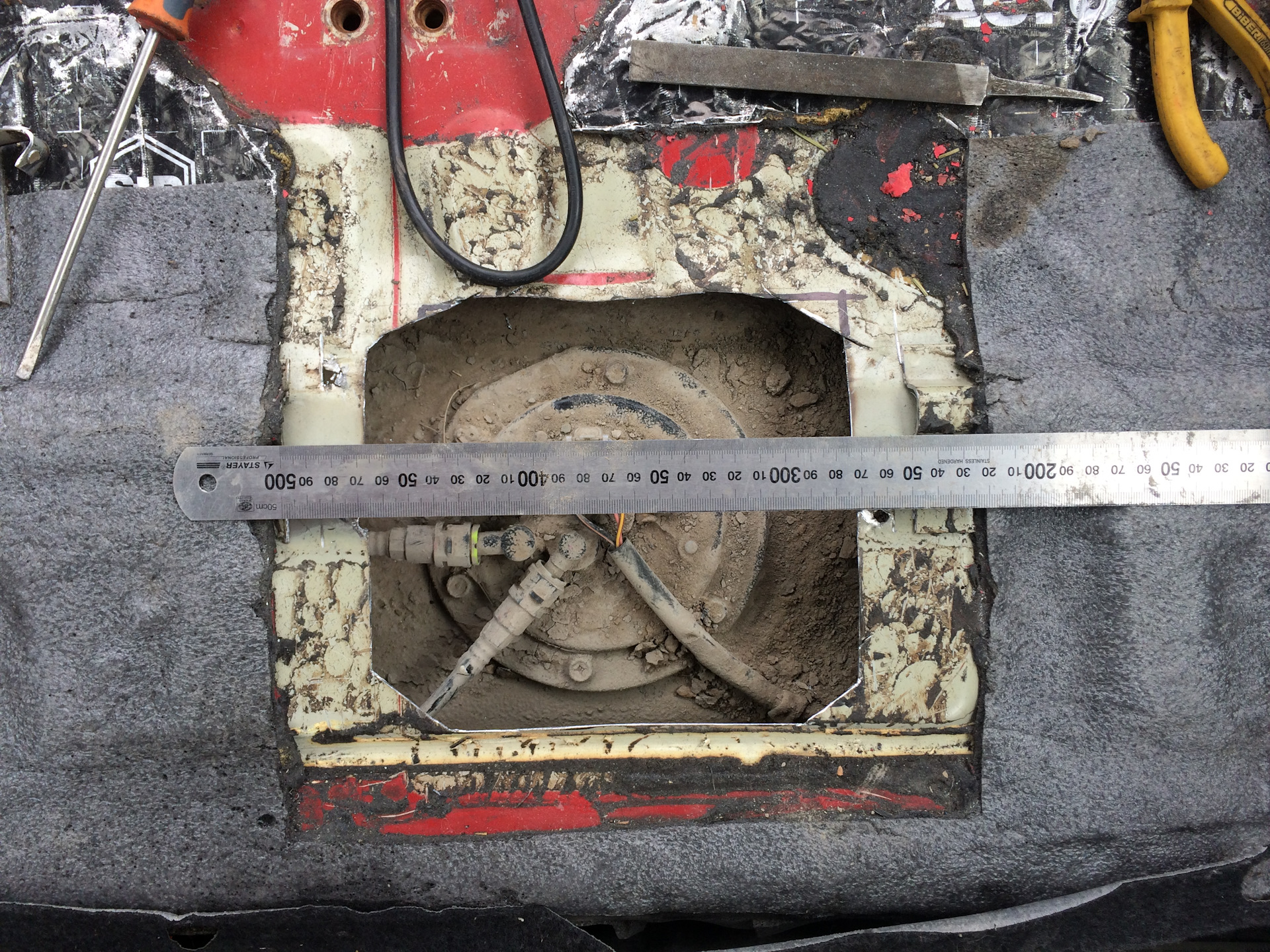

с дыркой сразу не попал. Фотки по которым я делал оказались с не верными размерами. Дырка оказалась смещена в левую сторону и пришлось расширять с правой стороны, чтобы было комфортно снимать шланги. Размеры получились такие (фото вверх ногами — справа левый борт машины, слева — правый, зад сверху, перед снизу):

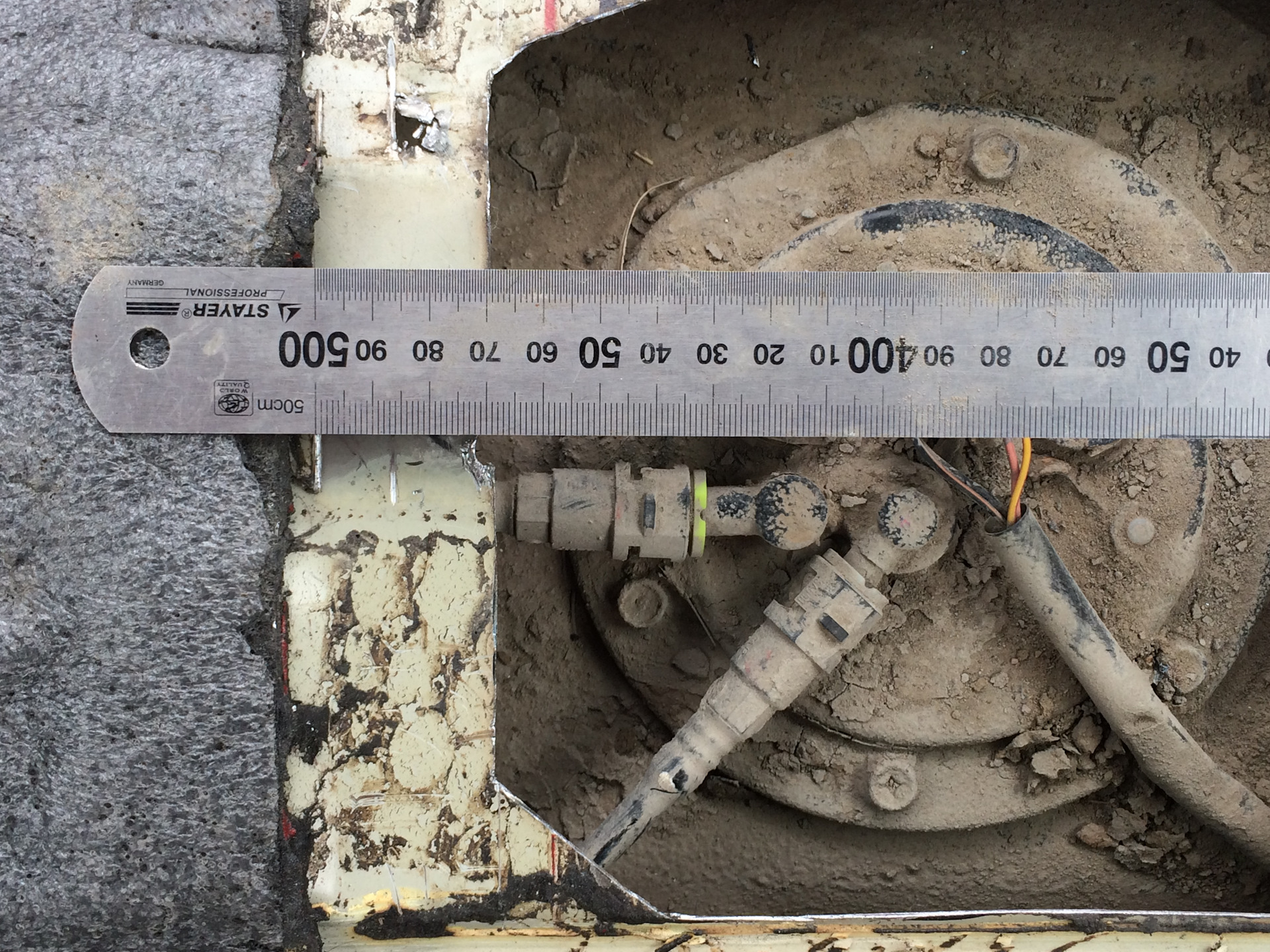

Отступ от пластика 47см.

Здесь я бы сделал 29см (кстати видел косяк с точечной сваркой. Её лучше всего сразу высверливать — не отдерёте никак аккуратно).

Высота 17см, но можно и 15-16см. Снизу от начала загиба металла.

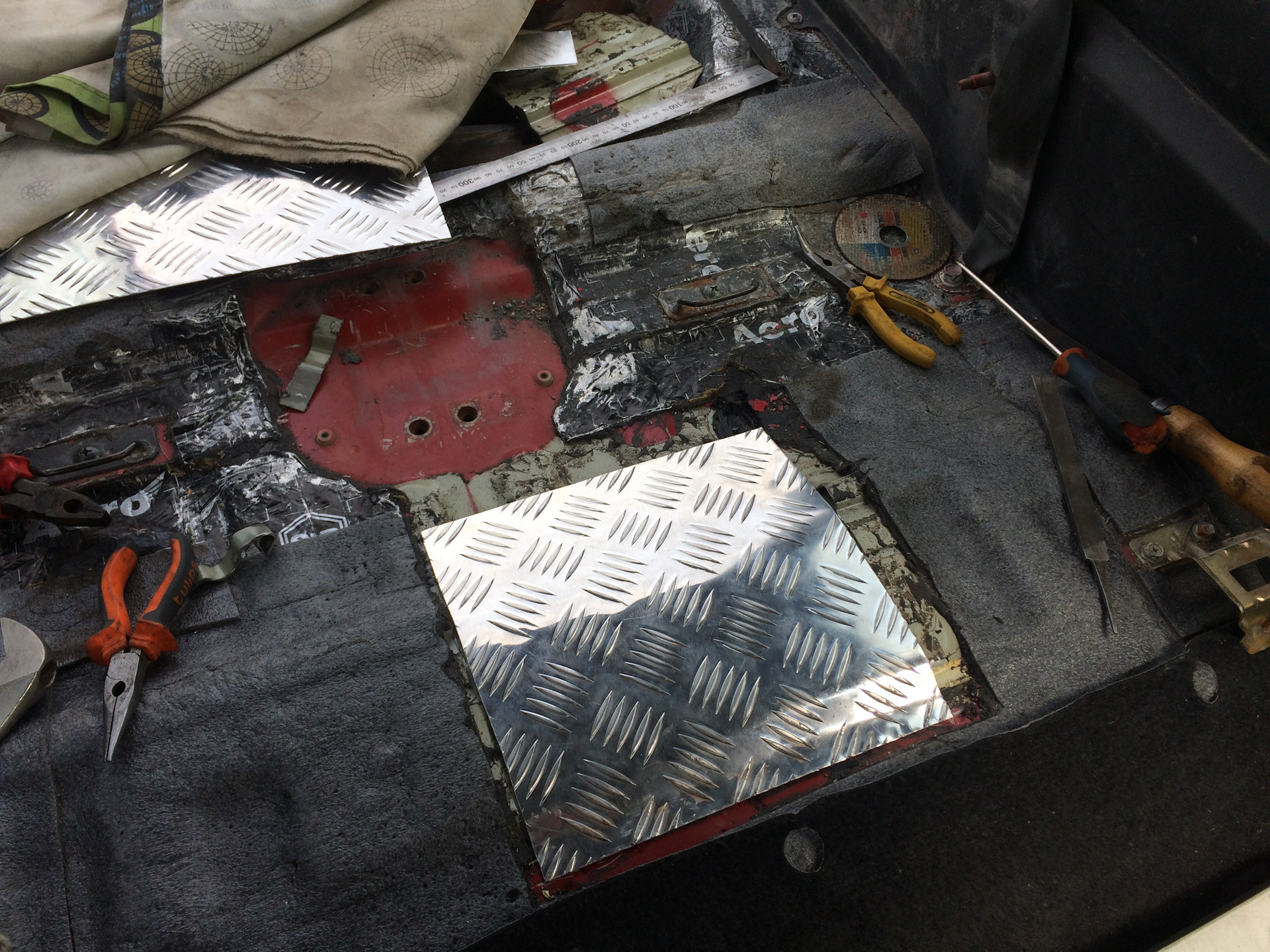

Крышка из люминьки.

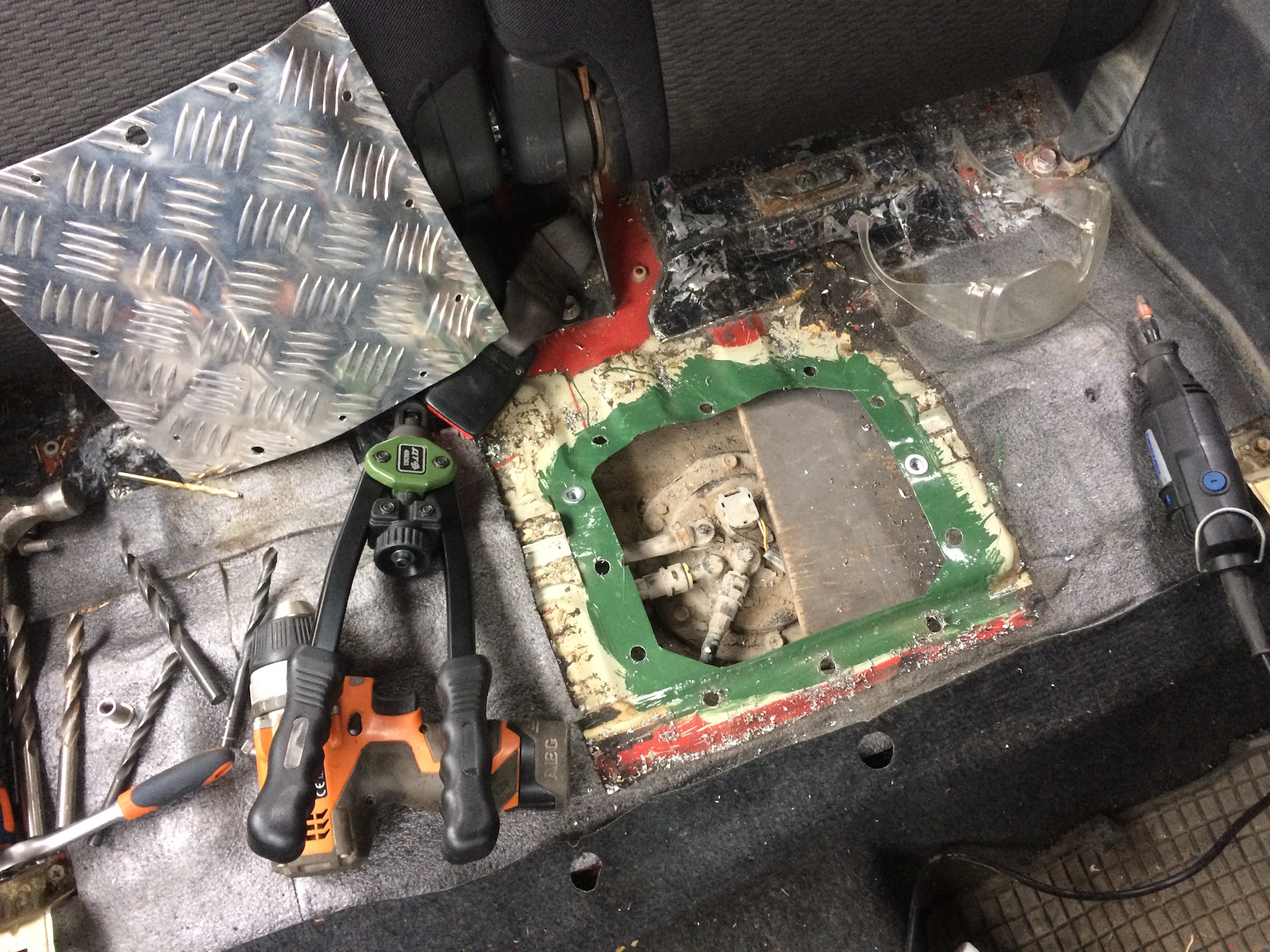

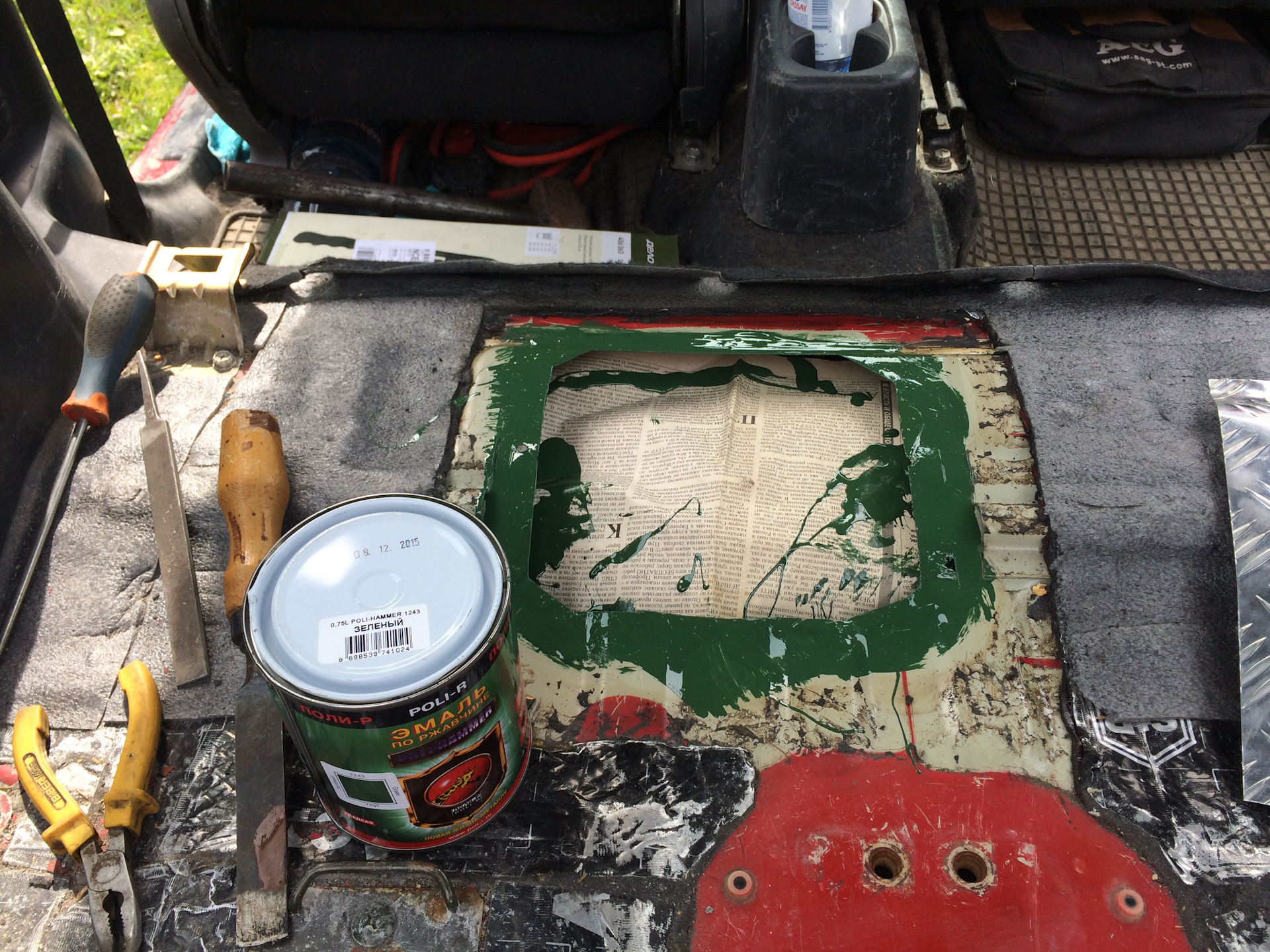

Тачка красная, поэтому покрасим зеленым.

Резьбовые клёпки на м8 из нержавейки. Одна партия клёпок оказалась классная, другая из какого-то дерьма и их загибало внутрь при вытягивании (в два этапа покупал, первый раз купил всего 10 штук)

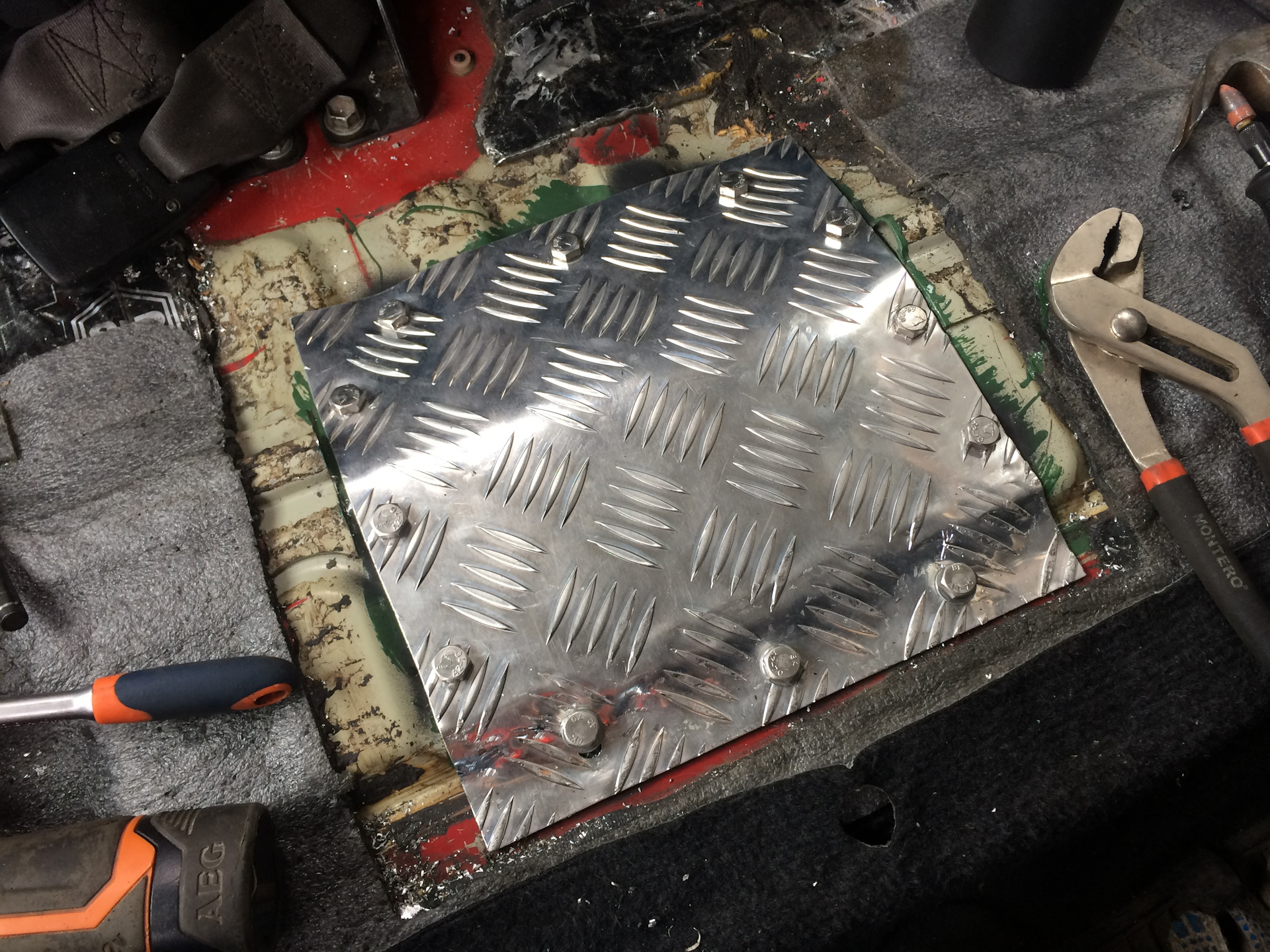

Вот так получилось:

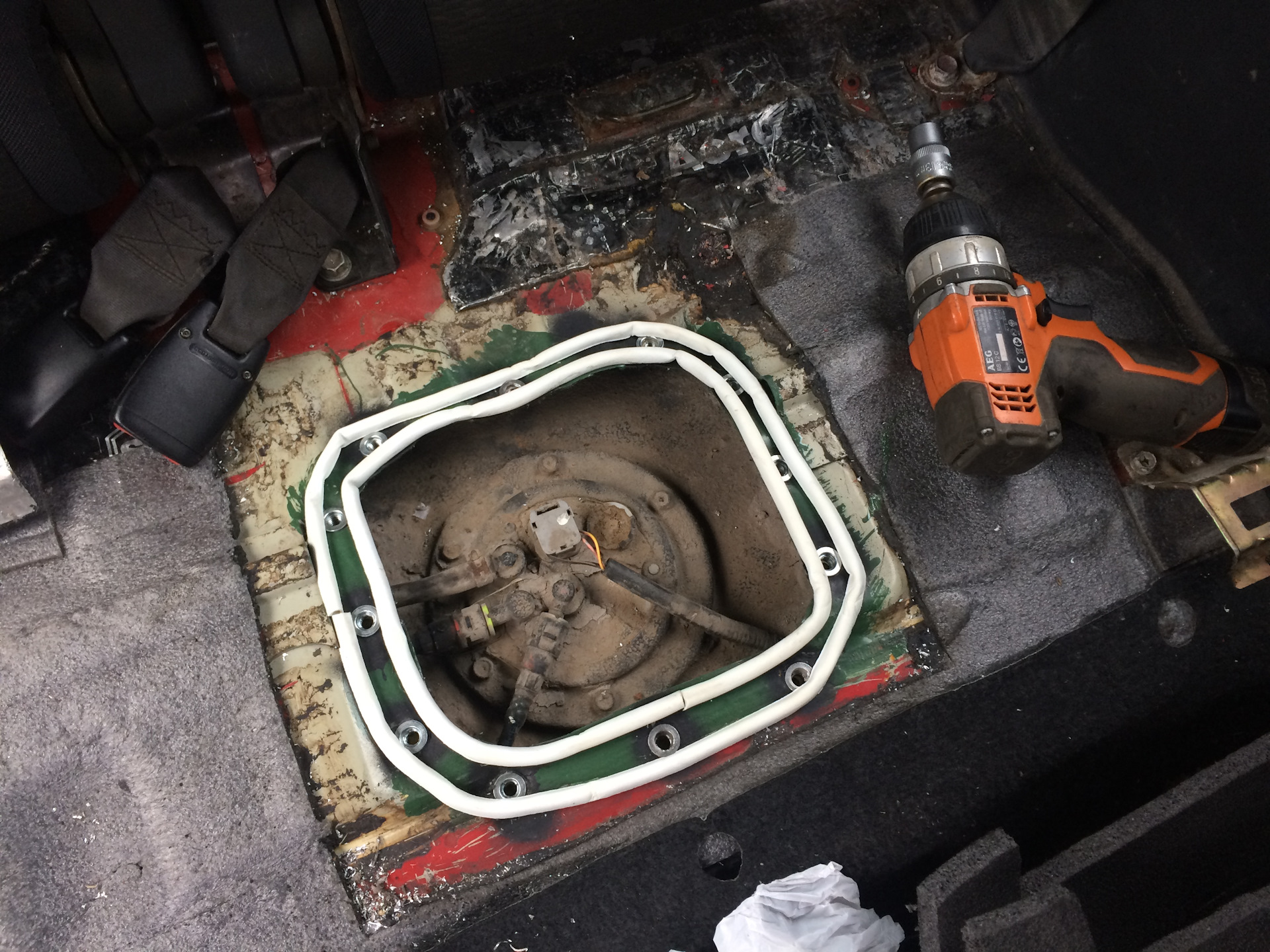

Вначале хотел еще сверху пустить уголок для жесткости, но по факту он не нужен. Вес распределяется сидухой очень хорошо, а крышка сама по себе очень жесткая. Уплотнение чуть позже сделал резинками для двери. Все дырки под клёпки задул краской, а клёпки и болты хоть они и из нержавейки промазал смазкой для лодок — Равенол Маринефетт.

🖤 74 ∙ 💬 8 ∙ https://www.drive2.ru/l/536915993050481141/

fuhrerstozz ¶ 1

По моему с количеством болтов переборщил. Это же просто крышка, достаточно 4 шт. Ну если уж супер
надёжно делать то 8 шт. Однако 12 шт. попахивает маньячизмом :)

zebooka ¶ 1.1 🖤 3

Было бы меньше если бы дно было плоское. А оно кривое всё, с изгибами. Чтобы щелей не было сделал
так.

fuhrerstozz ¶ 1.2

По моему та резинка которой ты уплотнил не плохо прижмётся и четырьмя болтами.

zebooka ¶ 1.3 🖤 1

дело не в резинке, а в кузове. Чтобы его притянуть к плоской крышке надо много болтов. Он там на
сантиметр в оригинале гуляет из-за ребер жесткости.

fuhrerstozz ¶ 1.4

А что эта резинка не профильная, так что бы и плотно прижаться и сантиметровую щель закрыть?

zebooka ¶ 1.5 🖤 1

она от силы 5мм толщиной

zebooka ¶ 1.6 🖤 1

fuhrerstozz

А что эта резинка не профильная, так что бы и плотно прижаться и сантиметровую щель...

возможно стоило сделать уплотнение пенкой и 8 болтов. Но уже сделано это

fuhrerstozz ¶ 1.7

Да, наверное стоило 8 болтов и какой то другой уплотнитель.
Хотя, верно, что сделано, то сделано и сделано не плохо.
