Разобрал родную коробку, чтобы проверить какие фрикционы и стальные диски надо поменять. Размеры со стальных дисков сниму чуть позже и тоже опубликую для желающих. После свапа, так же разберу турбовую акпп и сравню размеры валов и барабанов.

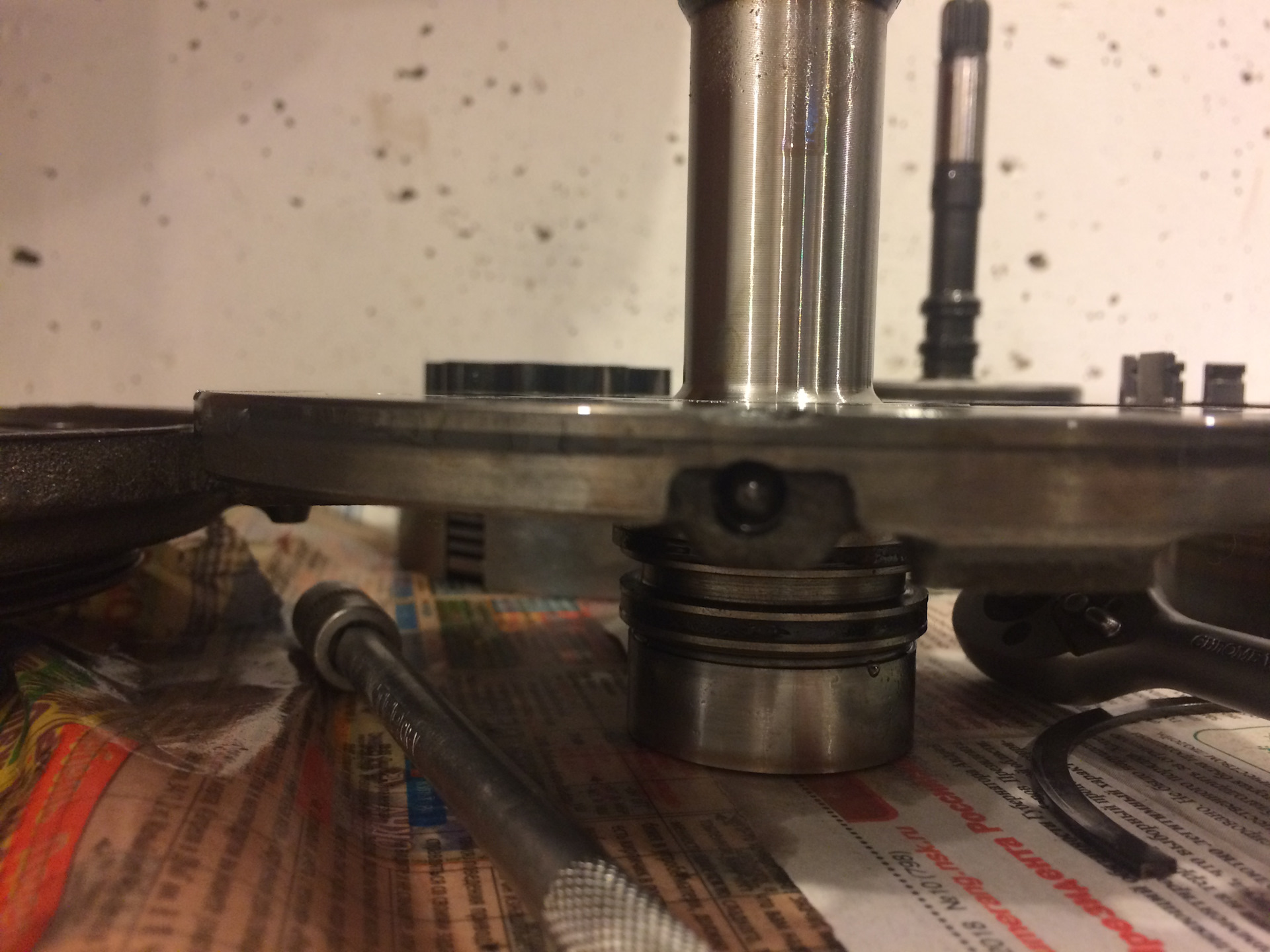

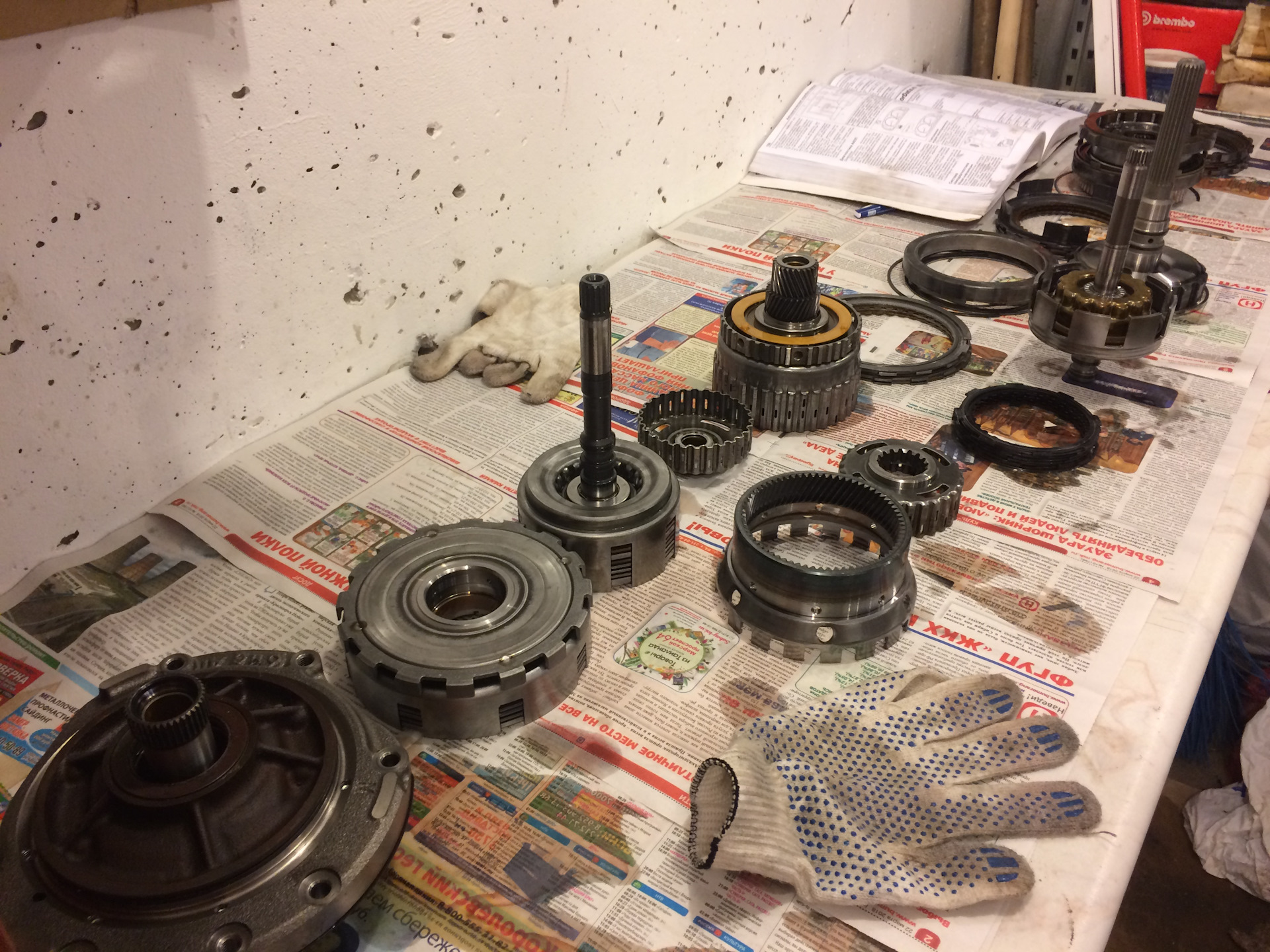

кишочки

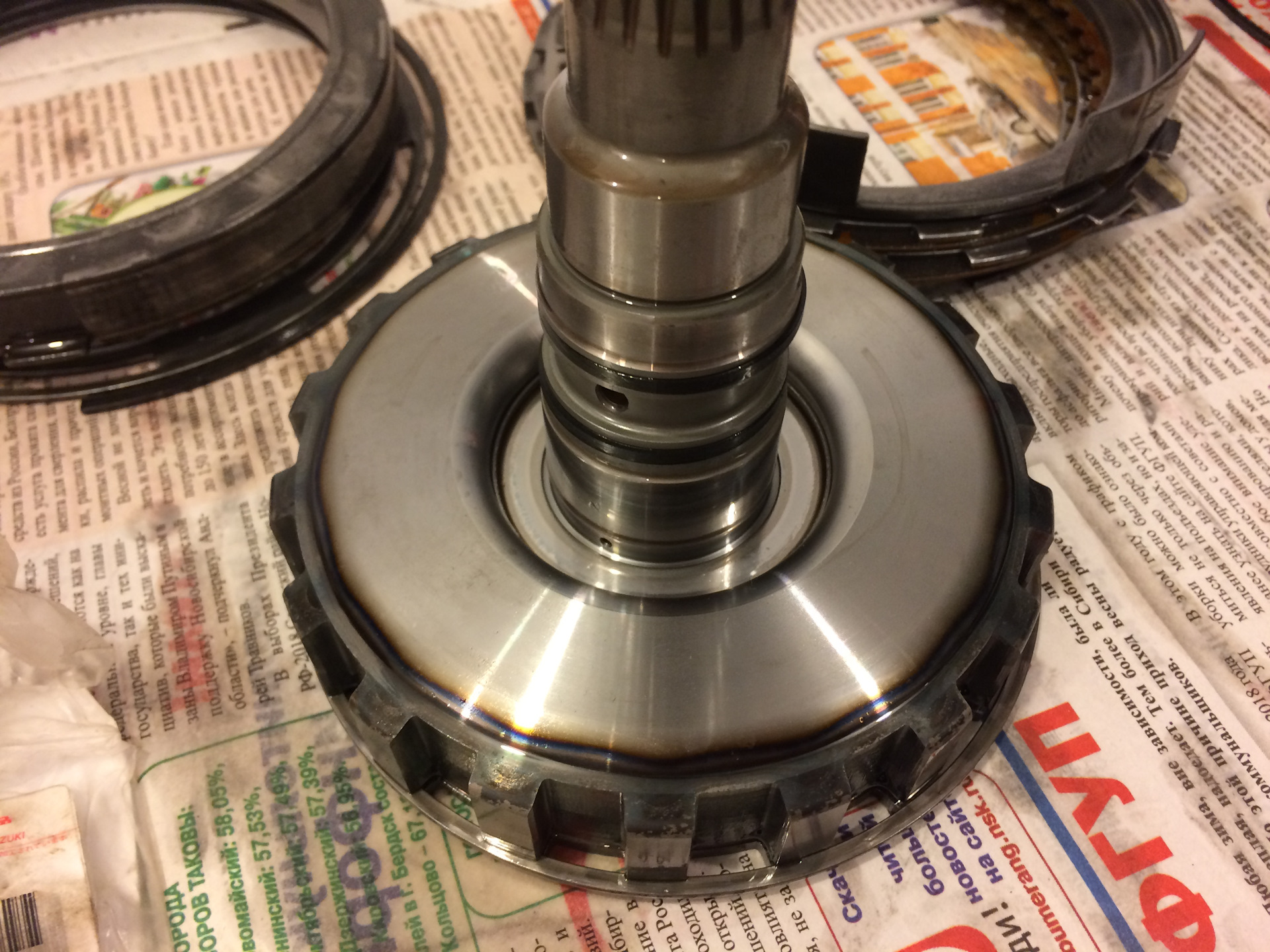

барабан Direct Clutch. Походит еще?

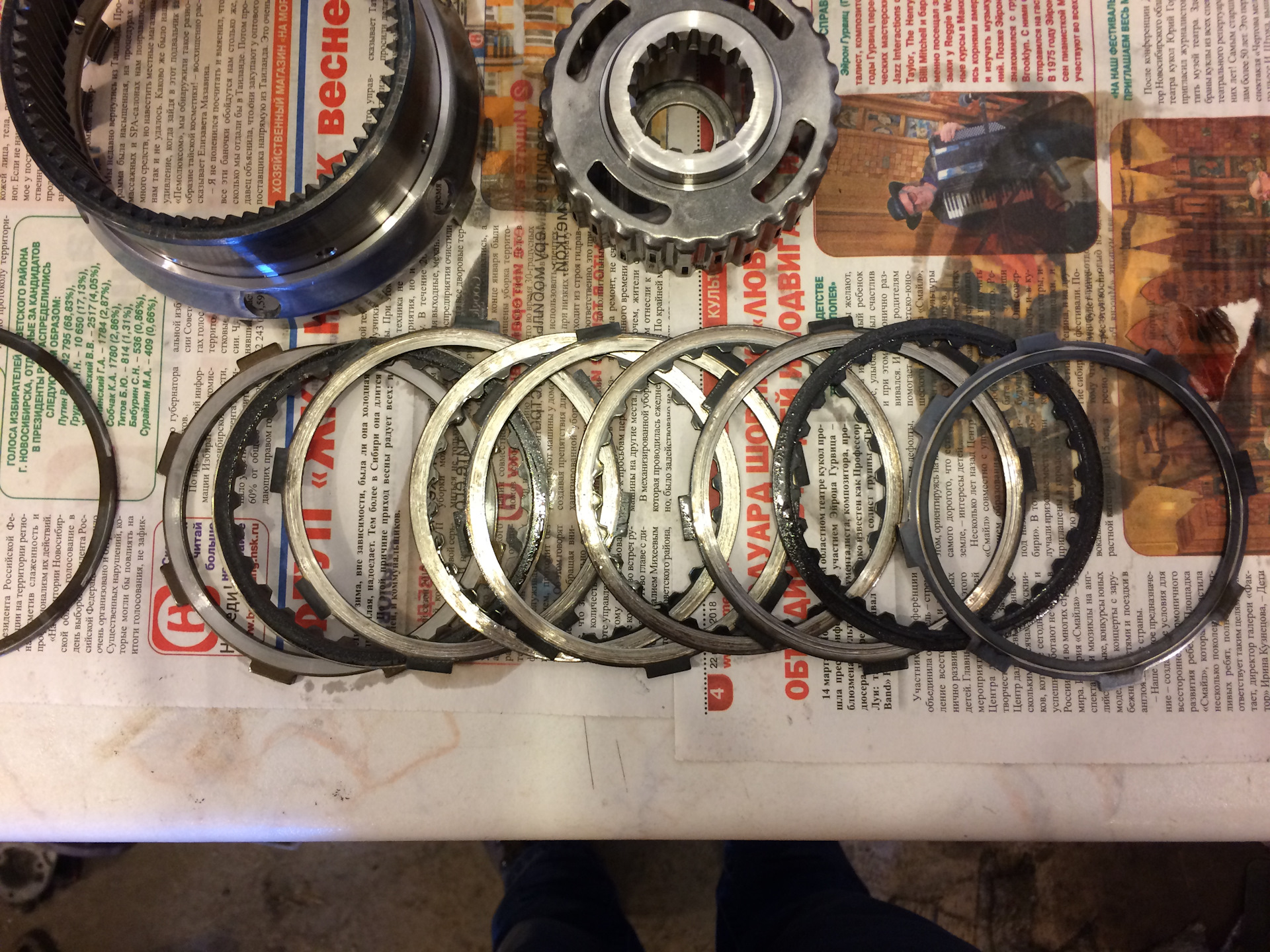

а вот и причина букса на 4ой передаче, из-за чего я сменил АКПП на турбовую. Фрики протёрло до металла просто.

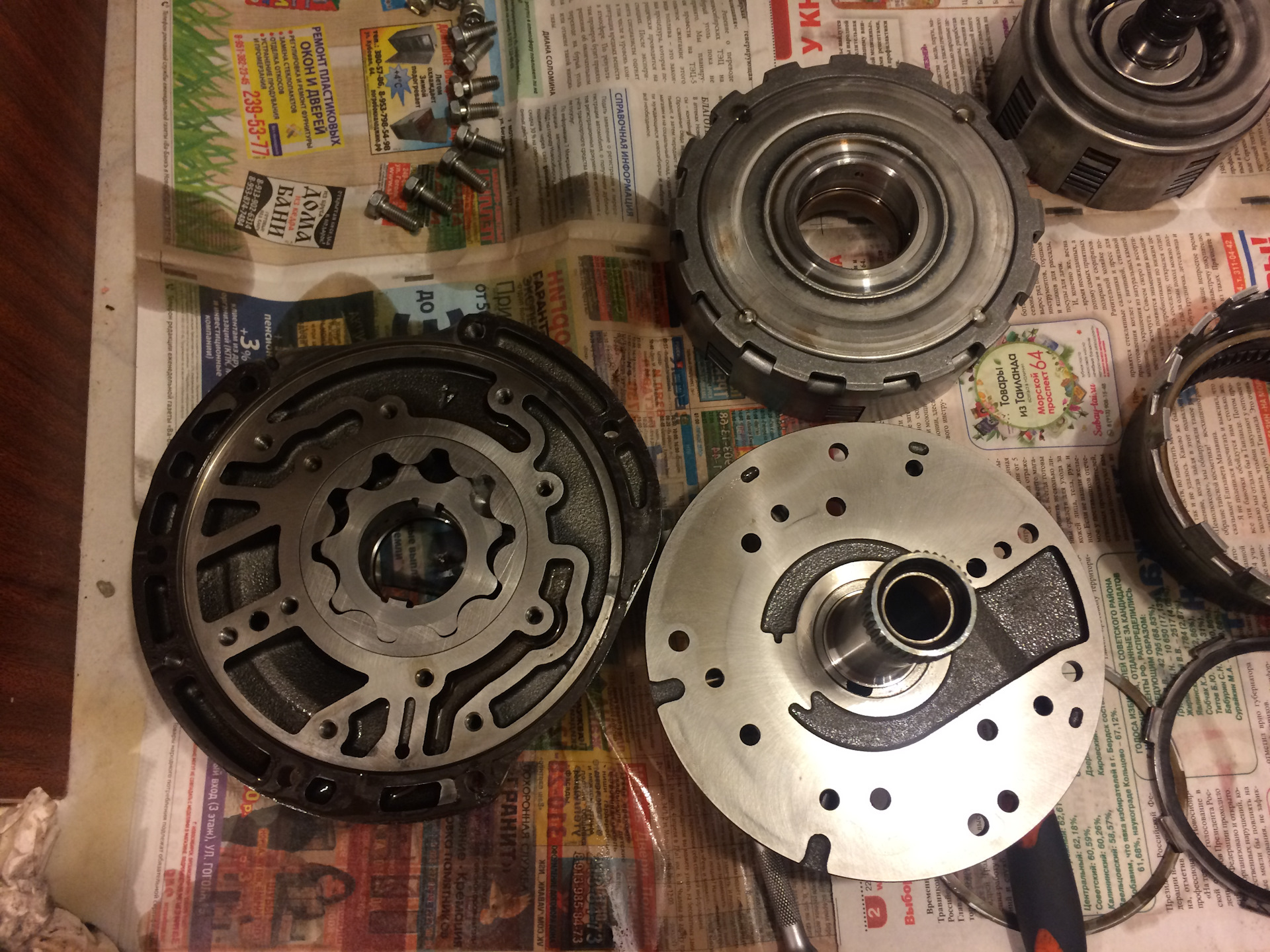

маслонасос

не знаю могут ли выпасть эти шарики. Не пролюбите их. Всего их пять в пяти пазах.

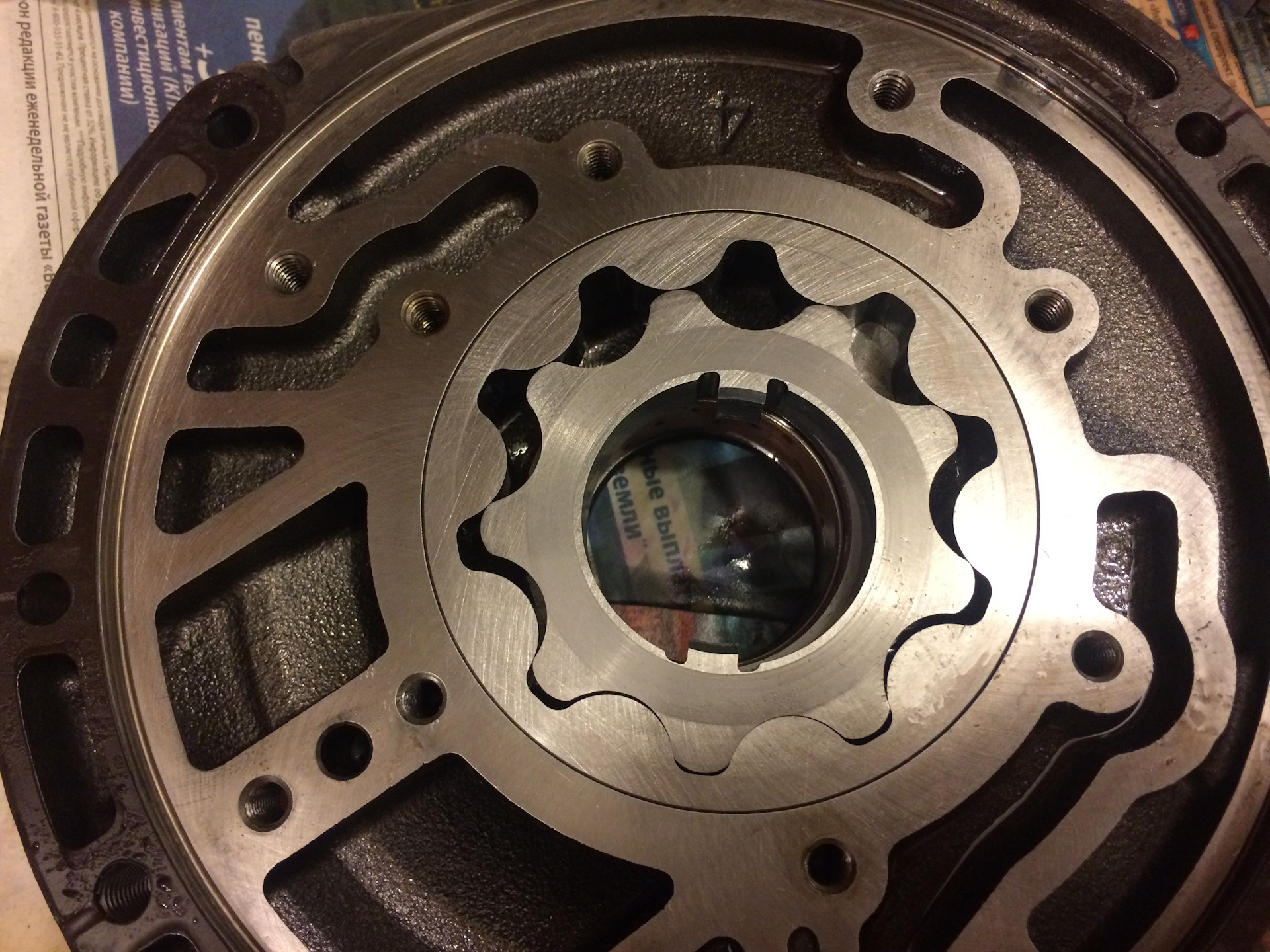

шестеренки насоса

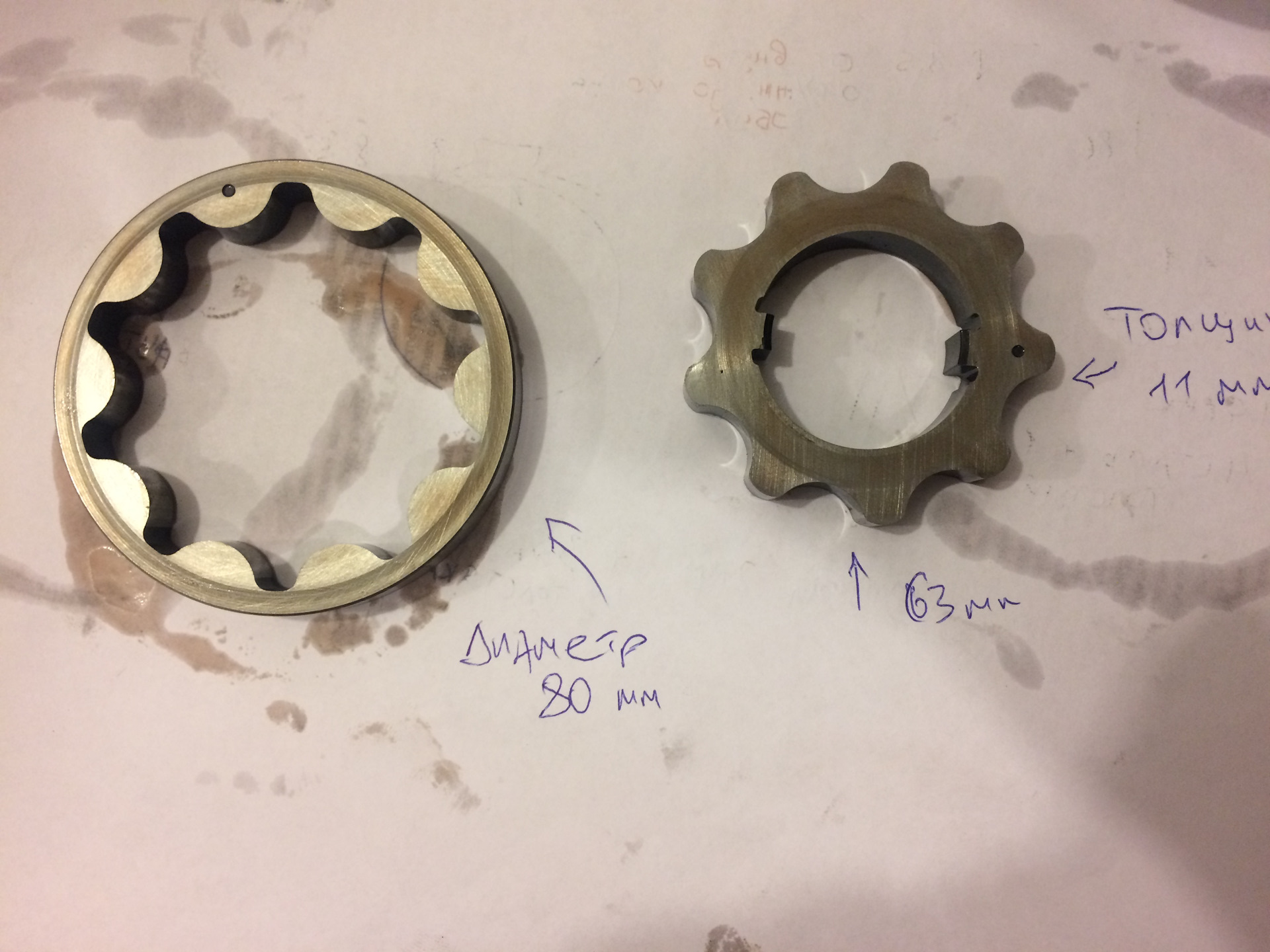

размеры насоса TW-40E JB43. У 23 кузова насос имеет тощину 9 мм!

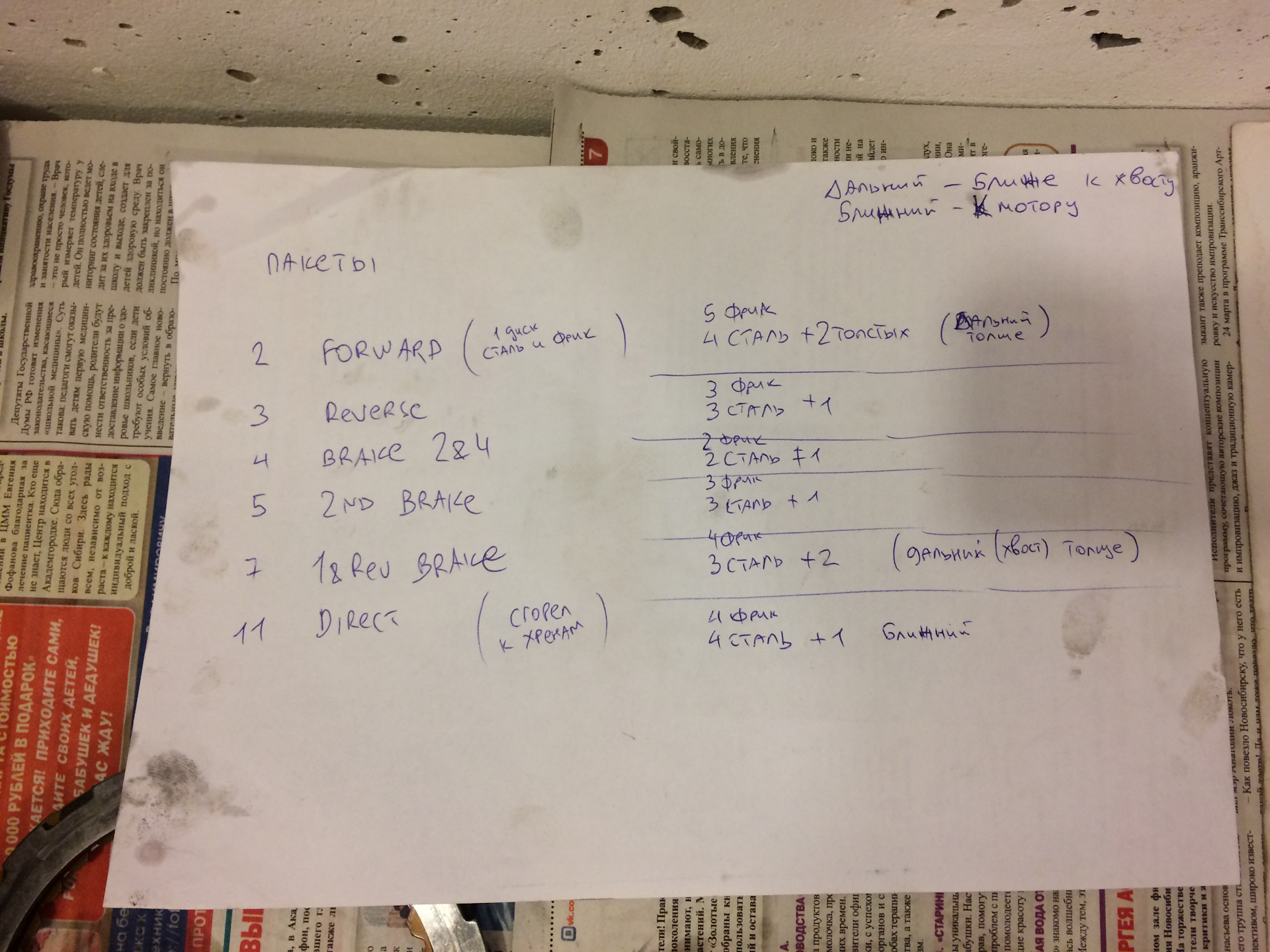

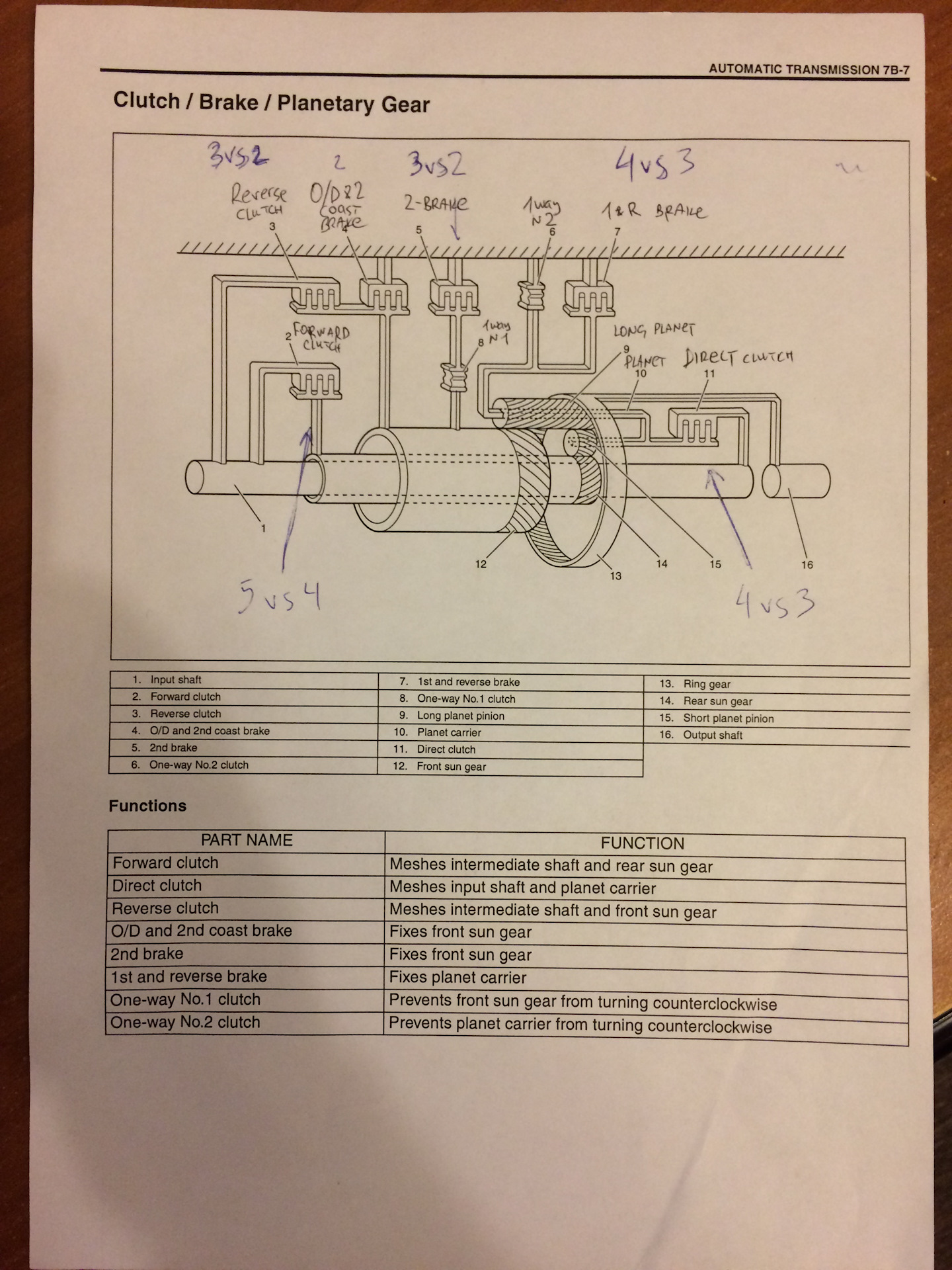

кол-во фрикционов и стальных дисков в пакетах на TW-40E JB43.

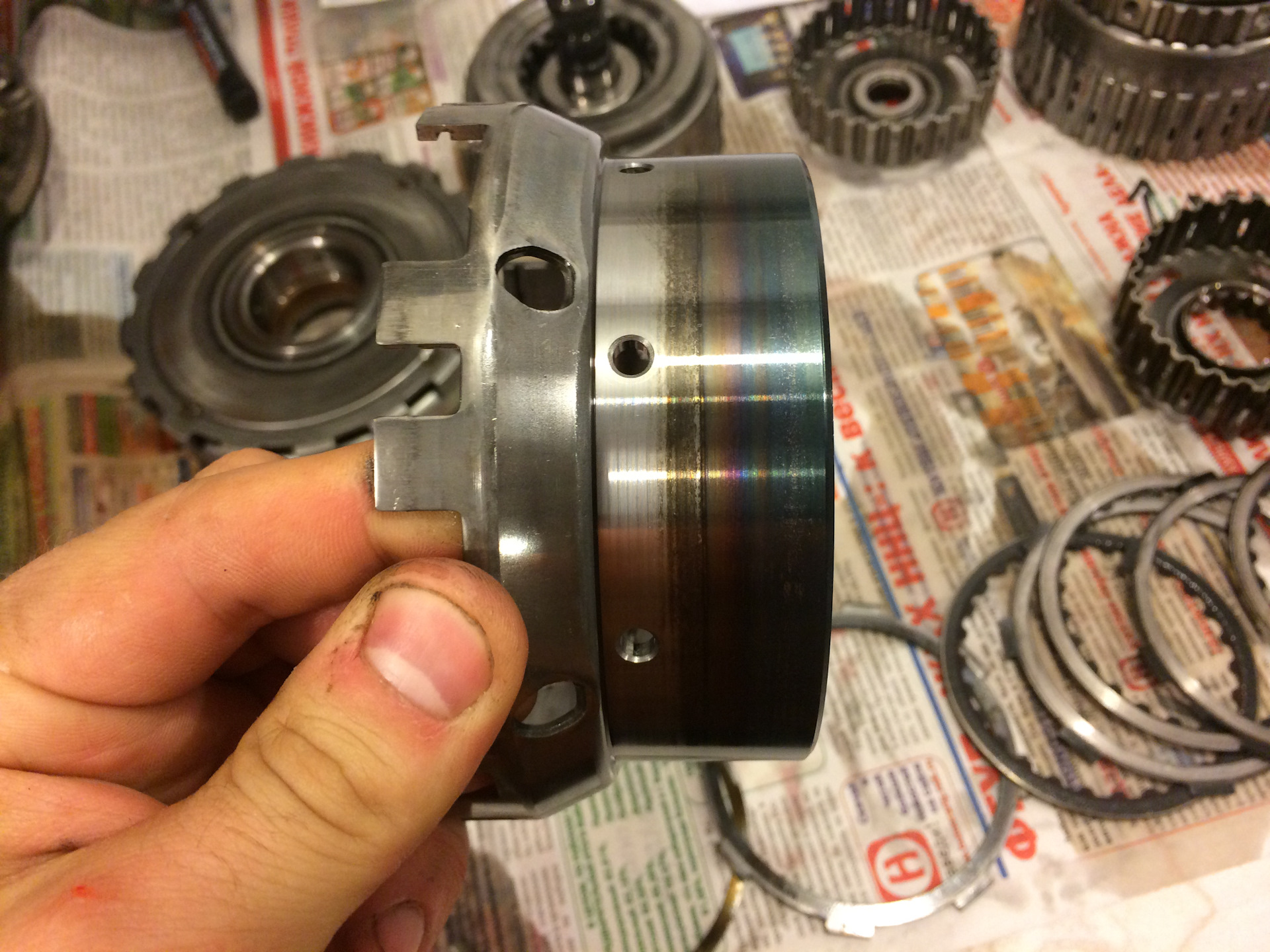

смущает изменение цвета

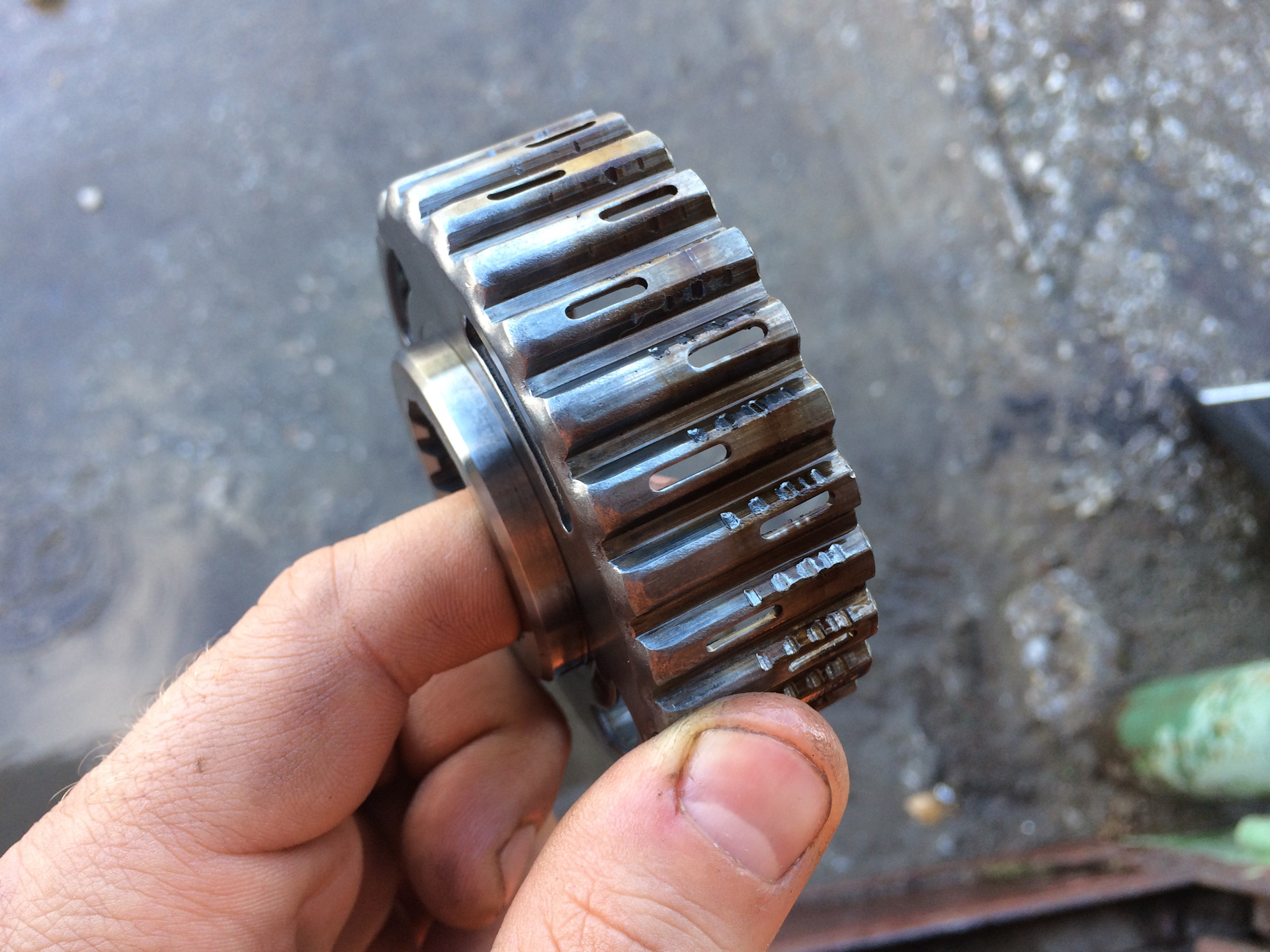

очень смущает изменение цвета на коронной шестерне задней планетарки.

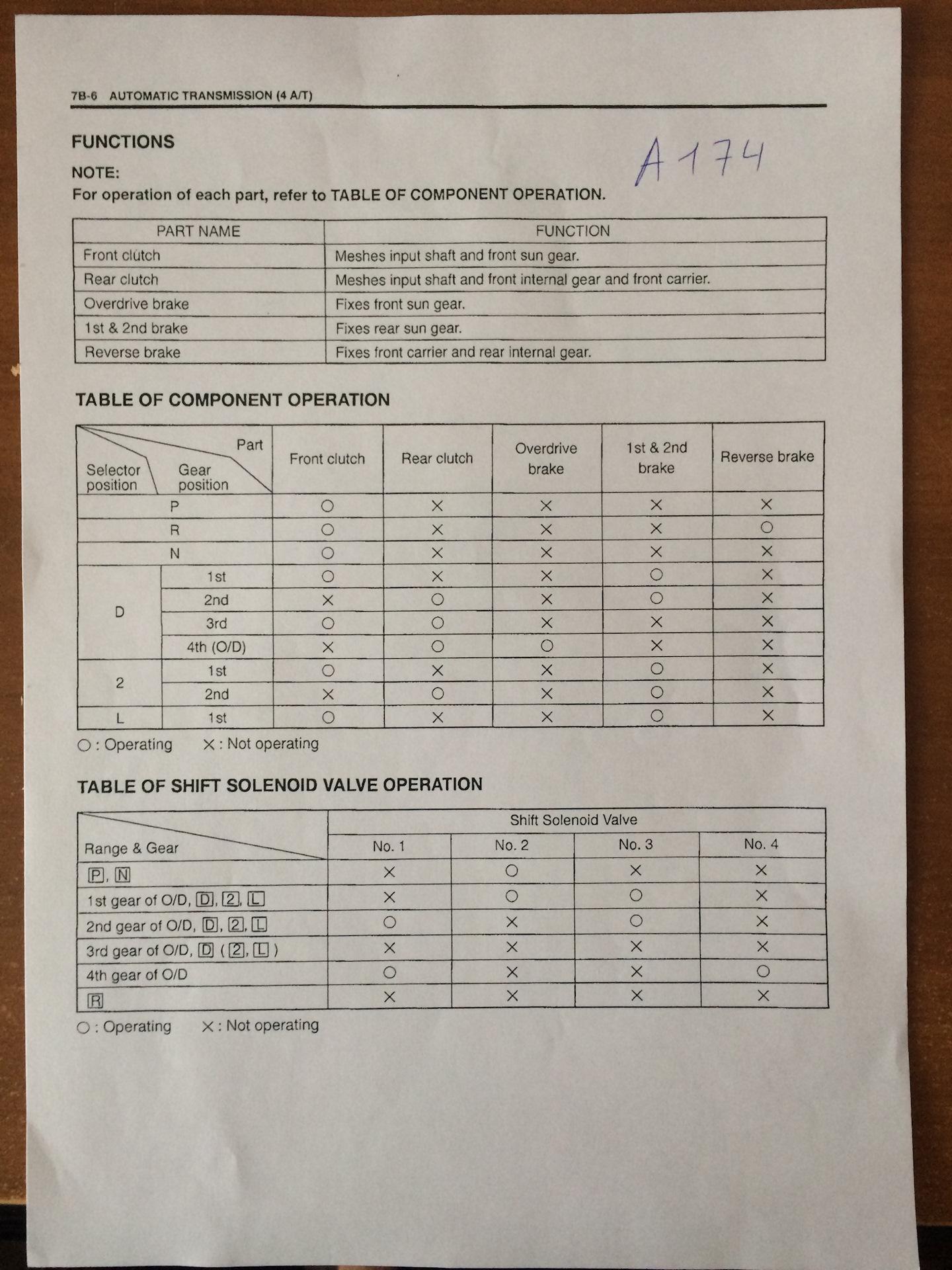

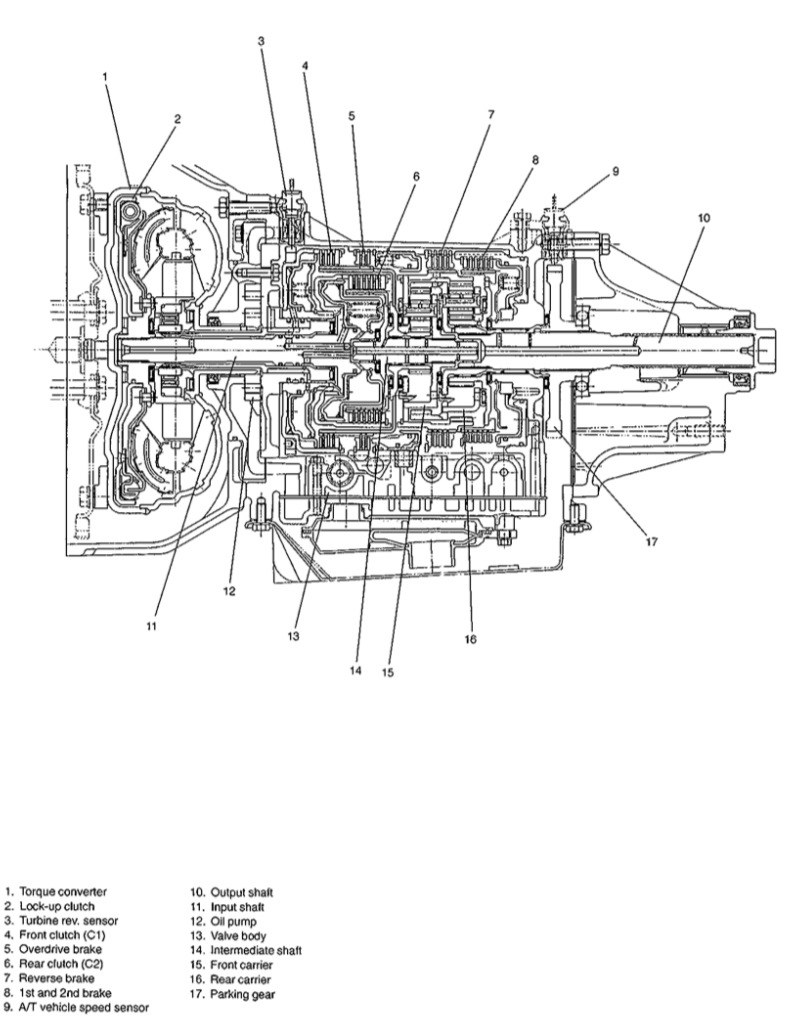

разница с тем, что в каталоге (JB43 vs каталог)
